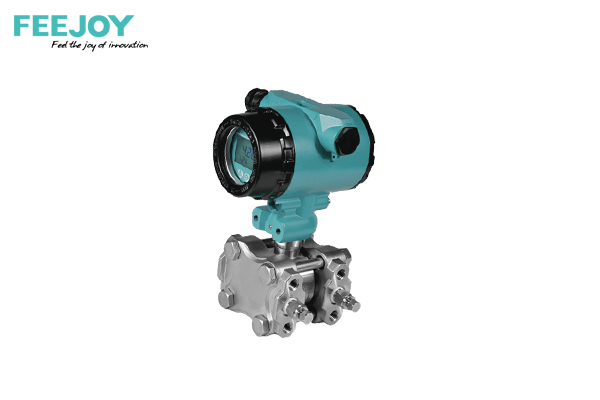

在工业生产的复杂体系中，差压变送器扮演着至关重要的角色。从化工、石油到电力、冶金等众多行业，差压变送器被广泛应用于测量各种流体的压力差，为生产过程的控制、监测以及优化提供关键数据支持。然而，随着使用时间的增长、工作环境的变化等因素影响，差压变送器的测量精度可能会出现偏差。校准作为一项关键的维护措施，能够有效修正这些偏差，确保差压变送器在实际应用中持续输出高精度的测量结果，保障工业生产的稳定、高效运行。

一、校准的必要性

（一）测量精度偏差的原因

长期使用导致的元件老化：差压变送器内部包含多种电子元件和机械部件，如传感器、放大器、膜片等。在长期连续工作过程中，这些元件会逐渐老化。传感器的灵敏度可能会下降，膜片可能会出现变形或疲劳，导致其对压力差的感知和转换能力发生变化，进而影响测量精度。在一个运行多年的化工生产装置中，用于测量反应釜进出口压力差的差压变送器，由于长期处于高温、高压且具有腐蚀性的环境中，其内部膜片出现了轻微变形，使得测量结果逐渐偏离真实值，影响了对反应过程的精确控制。

环境因素的影响：工作环境中的温度、湿度、电磁干扰等因素对差压变送器的测量精度有着显著影响。温度的变化可能导致传感器的零点漂移和灵敏度改变。在高温环境下，电子元件的性能会发生变化，使得输出信号出现偏差。湿度较大的环境可能会导致内部电路短路或腐蚀，影响信号传输的稳定性。强电磁干扰则可能在信号传输过程中引入噪声，使测量数据失真。在电力行业的变电站中，差压变送器周围存在较强的电磁辐射，若未采取有效的屏蔽措施，电磁干扰会导致变送器输出信号波动，测量精度下降。

安装和使用不当：差压变送器的安装位置、连接方式以及使用过程中的操作规范，都会影响其测量精度。安装位置不当，如未按照规定的水平或垂直方向安装，可能导致重力对测量结果产生影响。连接管路存在泄漏、堵塞或弯曲过度等情况，会改变流体的压力分布，使测量的压力差不准确。在使用过程中，若频繁过载或受到剧烈振动，也会对变送器内部结构造成损坏，降低测量精度。在某石油管道输送项目中，由于安装人员未正确安装差压变送器的取压管路，导致管路出现堵塞，测量得到的压力差与实际值相差甚远，影响了对管道输送流量的准确计算。

二、校准前的准备工作

（一）设备与工具准备

标准压力源：标准压力源是校准差压变送器的核心设备，其精度应比被校准的差压变送器高出至少一个数量级。常见的标准压力源有活塞式压力计、数字压力发生器等。活塞式压力计通过高精度的活塞和砝码组合，能够产生精确稳定的压力值，其精度可达 0.01% 甚至更高。数字压力发生器则利用电子技术产生高精度的压力信号，操作简便，能够快速设置不同的压力值。在对一台精度为 0.5% 的差压变送器进行校准时，选用精度为 0.05% 的数字压力发生器作为标准压力源，以确保校准的准确性。

精密测量仪器：除标准压力源外，还需要配备精密测量仪器，如高精度万用表、数据采集器等。高精度万用表用于测量差压变送器的输出信号，其精度应满足对输出信号测量的要求。数据采集器则可用于自动采集和记录校准过程中的数据，提高校准效率和数据的准确性。在校准过程中，使用精度为 0.005% 的高精度万用表测量差压变送器输出的 4 - 20mA 电流信号，确保测量结果的精确性。

其他辅助工具：准备好各种连接管路、接头、密封件等辅助工具，确保连接可靠，无泄漏。连接管路应选用合适材质，以适应校准环境和介质要求。例如，在校准用于测量腐蚀性介质压力差的差压变送器时，连接管路需采用耐腐蚀的不锈钢材质或特殊塑料材质，防止管路被腐蚀而影响校准结果。同时，准备好扳手、螺丝刀等工具，用于安装和拆卸差压变送器及相关设备。

（二）了解差压变送器的参数与性能

查阅产品说明书：在进行校准前，必须仔细查阅差压变送器的产品说明书，了解其型号、量程范围、精度等级、输出信号类型等关键参数。产品说明书还会提供关于校准的一些基本要求和注意事项。例如，某些差压变送器在校准前需要进行预热，以确保其内部元件达到稳定工作状态。通过查阅说明书，了解到某型号差压变送器的量程为 0 - 100kPa，精度等级为 0.2%，输出信号为 4 - 20mA 电流信号，并且在校准前需要预热 15 分钟。

记录初始状态：记录差压变送器的当前安装位置、连接方式以及已使用的时间等信息。这些信息有助于分析测量精度偏差的原因，同时也为校准后的对比提供参考。对于已经在工业现场使用了较长时间的差压变送器，记录其运行过程中是否出现过异常情况，如输出信号波动、突然跳变等，以便在校准过程中重点关注和排查。

三、校准流程

（一）零点校准

连接设备：将标准压力源与差压变送器的高压端和低压端通过连接管路正确连接，确保连接牢固且无泄漏。同时，将高精度万用表与差压变送器的输出端连接，用于测量输出信号。在连接过程中，注意连接管路的走向应尽量避免弯曲过度，以免影响压力传递的准确性。

设置压力为零：操作标准压力源，将施加在差压变送器两端的压力差设置为零。此时，观察高精度万用表测量的差压变送器输出信号，理想情况下，对于输出 4 - 20mA 电流信号的差压变送器，其输出应为 4mA；对于输出 0 - 10V 电压信号的差压变送器，其输出应为 0V。若输出信号偏离理想值，需进行零点调整。

零点调整：根据差压变送器的类型和操作手册，通过调节零点调节电位器或使用校准软件中的零点校准功能，对输出信号进行调整，使其达到零点对应的标准值。在调整过程中，应缓慢调节，同时密切观察高精度万用表的读数，直至输出信号准确达到零点标准值。例如，某差压变送器在零点时输出电流为 4.05mA，通过调节零点调节电位器，将输出电流调整为 4mA。

（二）量程校准

施加满量程压力差：操作标准压力源，向差压变送器施加满量程的压力差。例如，对于量程为 0 - 100kPa 的差压变送器，施加 100kPa 的压力差。此时，再次观察高精度万用表测量的差压变送器输出信号，对于输出 4 - 20mA 电流信号的差压变送器，其输出应为 20mA；对于输出 0 - 10V 电压信号的差压变送器，其输出应为 10V。若输出信号与满量程对应的标准值不一致，需进行量程调整。

量程调整：根据差压变送器的操作手册，通过调节量程调节电位器或使用校准软件中的量程校准功能，对输出信号进行调整，使其达到满量程对应的标准值。在调整过程中，需注意调整幅度不宜过大，以免调整过度。调整完成后，再次检查零点输出是否发生变化，若零点发生偏移，需重新进行零点校准，然后再进行量程校准，反复操作，直至零点和量程输出均准确无误。例如，某差压变送器在施加满量程压力差时输出电流为 19.8mA，通过调节量程调节电位器，将输出电流调整为 20mA，然后再次检查零点，发现零点输出仍为 4mA，表明校准成功。

多点校准：为了进一步提高校准精度，可进行多点校准。在零点和满量程之间选取若干个校准点，如 25% 量程、50% 量程、75% 量程等，分别施加对应的压力差，记录差压变送器在这些校准点的输出信号，并与标准值进行对比。若存在偏差，按照上述零点和量程校准的方法进行微调，使差压变送器在各个校准点的输出信号都尽可能接近标准值。通过多点校准，可以更全面地修正差压变送器在不同压力差下的测量误差，提高其整体测量精度。

（三）数据记录与分析

记录校准数据：在校准过程中，详细记录每个校准点的压力差设定值、差压变送器的实际输出信号值以及调整前后的参数变化。这些数据不仅是校准过程的重要记录，也是评估差压变送器性能和校准效果的依据。使用数据采集器自动记录校准数据，可确保数据的准确性和完整性，同时提高记录效率。

误差计算与分析：根据记录的数据，计算差压变送器在各个校准点的测量误差。测量误差的计算公式为：误差 = （实际输出值 - 标准输出值） / 量程 × 100%。通过分析误差数据，判断差压变送器的测量精度是否满足要求。若误差超出规定范围，需检查校准过程中是否存在操作失误，如连接管路泄漏、标准压力源精度不足等，必要时重新进行校准。同时，对误差数据进行趋势分析，观察误差是否呈现规律性变化，以判断差压变送器内部是否存在系统性故障，如传感器线性度变差等。例如，经过计算，某差压变送器在 50% 量程校准点的误差为 0.3%，在允许的精度范围内，表明该校准点校准效果良好；但在 75% 量程校准点的误差为 0.6%，超出了规定的 0.5% 精度范围，经过检查发现是连接管路存在轻微泄漏，修复后重新校准，该点误差降至 0.4%，满足精度要求。

四、校准后的维护与验证

（一）安装与防护

正确安装差压变送器：校准完成后，按照原来的安装位置和连接方式，将差压变送器正确安装回工业现场。确保安装牢固，连接管路无泄漏、无堵塞，并且符合相关安装规范。在安装过程中，注意避免对差压变送器造成碰撞或振动，以免影响其校准后的精度。例如，在安装用于测量高温蒸汽压力差的差压变送器时，要确保取压管路的安装角度正确，避免蒸汽中的冷凝水积聚在管路中影响压力传递。

采取防护措施：根据差压变送器的工作环境，采取相应的防护措施。在高温环境下，安装隔热罩或散热装置，防止温度过高影响变送器性能；在潮湿环境中，做好防潮处理，如使用防潮箱或涂抹防潮漆；在电磁干扰较强的环境中，安装电磁屏蔽装置，确保信号传输不受干扰。在某电子设备生产车间，由于存在较强的电磁干扰，为差压变送器安装了金属屏蔽罩，并将屏蔽罩良好接地，有效降低了电磁干扰对测量精度的影响。

（二）定期验证与维护

定期验证测量精度：建立定期验证差压变送器测量精度的制度，按照一定的时间间隔（如每月、每季度）对其进行测量精度验证。验证方法可采用与校准类似的方式，使用标准压力源施加已知压力差，检查差压变送器的输出是否准确。若发现测量精度出现偏差，及时进行重新校准或维修。在某化工企业中，每月对关键生产环节的差压变送器进行精度验证，确保其始终处于高精度运行状态，保障了生产过程的稳定控制。

日常维护保养：加强对差压变送器的日常维护保养工作，定期检查连接管路是否有泄漏、堵塞，检查变送器外壳是否有损坏，清洁变送器表面的灰尘和污垢。同时，关注变送器的工作状态，如输出信号是否稳定、有无异常波动等。在日常巡检中，发现某差压变送器的连接管路有轻微泄漏，及时进行修复，避免了泄漏问题进一步恶化影响测量精度。通过定期验证和日常维护保养，能够延长差压变送器的使用寿命，保持其良好的测量精度，为工业生产提供可靠的数据支持。

校准是提高差压变送器在实际应用中测量精度的关键手段。通过充分认识校准的必要性，做好校准前的准备工作，严格按照校准流程进行操作，并在校准后进行妥善的维护与验证，能够有效确保差压变送器输出准确可靠的测量数据，满足工业生产对高精度压力差测量的需求，为工业生产的高效、稳定运行提供坚实保障。随着工业技术的不断发展，差压变送器的校准技术也将不断完善和创新，进一步提高测量精度和可靠性，推动工业自动化水平的提升。
