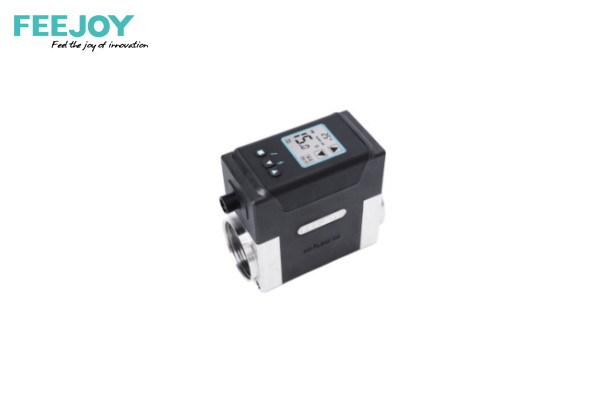

在现代工业生产的复杂流程中，流量测量是保障生产效率、控制产品质量以及实现能源合理利用的关键环节。紧凑型涡街流量计以其高精度、宽量程、结构紧凑等优势，成为众多行业流量测量的首选设备之一。然而，要充分发挥其作用，了解其输出信号类型以及如何与各类控制系统实现良好兼容至关重要。输出信号如同设备与控制系统之间的 “沟通语言”，合适的信号类型及有效的兼容方式，能够确保流量数据准确、及时地传输到控制系统，为生产决策提供可靠依据。

一、紧凑型涡街流量计的输出信号类型

（一）模拟信号

4 - 20mA 电流信号

原理与特点：4 - 20mA 电流信号是紧凑型涡街流量计极为常用的模拟输出信号。其工作原理基于欧姆定律，流量计内部的检测电路根据测量到的流量大小，对应输出 4 - 20mA 范围内的电流值。当流量为零时，输出电流为 4mA；随着流量增大，输出电流线性上升，直至流量达到满量程，输出电流为 20mA。这种信号类型具有出色的抗干扰能力，在工业现场复杂的电磁环境中，电流信号在传输过程中受线路电阻变化、电磁感应等因素影响较小，能够稳定地将流量信息传输到接收设备，保证了数据传输的可靠性。

应用场景：在石油化工、电力、冶金等行业广泛应用。在石油化工企业的原油输送管道上，紧凑型涡街流量计通过输出 4 - 20mA 电流信号，将管道内原油的流量信息准确传输到控制系统，为生产调度和流量控制提供关键数据。在热电厂的蒸汽流量测量中，4 - 20mA 电流信号输出的紧凑型涡街流量计同样发挥着重要作用，确保蒸汽流量的精确监测，助力电厂高效运行。

0 - 10V 电压信号

信号特性：0 - 10V 电压信号也是紧凑型涡街流量计的一种模拟输出方式。流量计根据测量的流量值，输出与之对应的 0 - 10V 电压信号。该信号的优点是信号处理相对直观、简单，对于一些对电压信号敏感的设备或系统，能够直接接收和处理，无需复杂的信号转换过程。然而，与 4 - 20mA 电流信号相比，0 - 10V 电压信号在长距离传输时，易受线路电阻、电磁干扰等因素影响，导致信号衰减和失真。

适用范围：通常适用于传输距离较短、电磁环境相对较好的场合。在实验室环境中，用于小型实验装置的流量测量，将测量结果以 0 - 10V 电压信号输出给数据采集设备进行分析，能够满足实验对流量数据采集和处理的需求。在一些小型工业控制系统中，如小型食品加工厂的液体配料环节，0 - 10V 电压信号输出的紧凑型涡街流量计也能发挥其简单易用的优势。

（二）数字信号

HART 协议信号

协议解析：HART（Highway Addressable Remote Transducer）协议是一种在模拟信号基础上叠加数字信号的通信协议。紧凑型涡街流量计采用 HART 协议输出信号时，既能输出传统的 4 - 20mA 模拟信号用于实时流量传输，又可通过数字信号通道传输丰富的附加信息，如流量计的设备参数（量程范围、精度等级等）、诊断信息（传感器状态、电路故障等）。通过手持终端或控制系统中的 HART 通信模块，可与流量计进行双向通信，实现远程配置、校准和故障诊断等功能。

应用优势：在对设备管理和维护要求较高的行业中应用广泛。在制药行业，生产过程对流量控制精度要求极高，且设备维护需要及时、准确地获取设备运行状态信息。采用 HART 协议信号输出的紧凑型涡街流量计，工作人员可在控制室通过 HART 通信设备，远程查看流量计的工作状态、测量精度等参数，当发现异常时，能及时进行远程校准和维护，提高了设备维护效率，保障了生产的连续性和产品质量。

Fieldbus 协议信号（如 Profibus - DP、Modbus 等）

Profibus - DP 协议：

高速通信与系统集成：Profibus - DP 是一种高速、确定性的现场总线协议。紧凑型涡街流量计采用该协议输出信号，可实现与自动化控制系统的高速、双向、多节点通信。在工业自动化生产线中，多个设备需实时、准确地交换数据，Profibus - DP 协议能够满足这一需求。通过该协议，紧凑型涡街流量计可与可编程逻辑控制器（PLC）、分布式控制系统（DCS）等自动化设备连接在同一网络上，形成高效的数据通信网络。在汽车制造工厂的自动化装配线上，大量的紧凑型涡街流量计用于监测各种流体（如冷却液、润滑油等）的流量，采用 Profibus - DP 协议信号输出，能快速将流量数据传输到 PLC 中，实现对生产过程的精确控制和实时监测。

可靠性与标准化：Profibus - DP 协议具有严格的通信规范和错误检测机制，确保了数据传输的可靠性。在系统集成方面，它提供了标准化的接口和配置工具，不同厂家生产的支持 Profibus - DP 协议的设备能够方便地集成在一起。紧凑型涡街流量计作为网络中的一个节点，只需按照协议规范进行简单的参数设置和网络连接，就能与其他设备实现无缝通信，大大提高了工业自动化系统的集成效率和可靠性。

Modbus 协议：

开放性与通用性：Modbus 协议以其开放性和通用性著称，它是一种应用层报文传输协议，支持多种物理接口，如 RS - 232、RS - 485 等。紧凑型涡街流量计采用 Modbus 协议输出信号，可方便地与不同厂家生产的各种支持 Modbus 协议的设备进行通信。在智能建筑的能源管理系统中，用于监测水、气等管道流量的紧凑型涡街流量计，采用 Modbus 协议信号输出，能轻松接入已有的 Modbus 网络，与其他设备（如智能电表、照明控制系统等）实现互联互通，实现对整个建筑能源消耗的集中监控和管理。

应用灵活性：Modbus 协议具有多种数据传输模式和功能码，用户可根据实际应用需求灵活选择。例如，通过不同的功能码，可实现对紧凑型涡街流量计的实时数据读取、设备参数设置、远程控制等功能。这种应用灵活性使得 Modbus 协议在各种工业和民用领域都得到广泛应用，紧凑型涡街流量计借助 Modbus 协议，能满足不同用户对于流量测量数据传输和设备控制的多样化需求。

二、紧凑型涡街流量计与控制系统的兼容方法

（一）模拟信号与控制系统的连接

4 - 20mA 电流信号连接

硬件连接要点：当紧凑型涡街流量计输出 4 - 20mA 电流信号时，与自动化控制系统的连接相对直接。控制系统中一般配备有模拟量输入模块，该模块具有专门的电流输入通道。紧凑型涡街流量计的输出端直接与模拟量输入模块的电流输入通道相连，形成闭合的电流回路。在连接过程中，需注意接线的极性，确保电流正确流向模拟量输入模块。同时，要根据模拟量输入模块的量程设置，对紧凑型涡街流量计的输出量程进行匹配。例如，若模拟量输入模块的量程为 0 - 20mA，对应紧凑型涡街流量计的满量程为 0 - 100m³/h，则需将流量计的输出量程也设置为 0 - 100m³/h，保证测量数据的准确性。

软件配置：在控制系统的软件中，需对采集到的 4 - 20mA 电流信号进行相应配置。设置数据采集的周期，根据生产过程对流量监测实时性的要求，确定合适的采集频率。例如，在对流量变化较为敏感的化工反应过程中，可能将数据采集周期设置为 1 秒，以便及时捕捉流量变化；而在一些对实时性要求不高的场合，可将采集周期设置为 5 秒或更长时间。此外，还需对采集到的数据进行滤波处理，去除因干扰等因素产生的噪声信号，提高数据的稳定性和准确性。常见的滤波算法有平均值滤波、中位值滤波等，可根据实际情况选择合适的算法。

0 - 10V 电压信号连接

硬件适配：对于输出 0 - 10V 电压信号的紧凑型涡街流量计，与自动化控制系统的连接也较为常见。控制系统的模拟量输入模块同样具有电压输入通道。流量计的输出端与模拟量输入模块的电压输入通道连接时，要注意信号的幅度匹配。有些模拟量输入模块可能需要对输入电压进行衰减或放大处理，以适应其内部的信号处理电路。例如，若模拟量输入模块的输入电压范围为 0 - 5V，而紧凑型涡街流量计输出 0 - 10V 电压信号，则需在两者之间接入一个电压衰减电路，将 10V 电压信号衰减为 0 - 5V，再输入到模拟量输入模块中，确保信号能被正确采集和处理。

软件设置：在软件方面，与 4 - 20mA 电流信号类似，需设置数据采集周期和进行数据滤波处理。同时，由于 0 - 10V 电压信号易受干扰，可能需要在软件中增加一些抗干扰措施，如采用软件补偿算法，对因干扰导致的信号偏差进行修正，进一步提高流量数据的准确性。

（二）数字信号与控制系统的通信

HART 协议通信设置

硬件与参数配置：当紧凑型涡街流量计采用 HART 协议输出信号时，与自动化控制系统的通信需借助 HART 通信模块。在控制系统中安装 HART 通信模块，并进行相应的参数设置。首先，设置 HART 通信模块的通信地址，确保与紧凑型涡街流量计的地址一致，实现两者之间的准确通信。其次，配置通信速率、奇偶校验等参数，这些参数必须与流量计的设置相匹配。例如，紧凑型涡街流量计的通信速率设置为 1200bps，奇偶校验方式为无校验，那么 HART 通信模块也需设置相同的参数。通过这些设置，控制系统可通过 HART 通信模块与流量计进行数据交互，获取测量数据、设备参数等信息，并对流量计进行远程控制和校准。

软件集成：在控制系统的软件中，需集成支持 HART 协议通信的功能模块。该模块负责解析 HART 协议数据包，将接收到的流量数据、设备状态等信息转换为控制系统能够识别和处理的格式。同时，通过该软件模块，可向紧凑型涡街流量计发送控制指令，实现远程操作。在工业自动化软件中，一般提供了相应的 HART 通信驱动程序或开发接口，用户可根据实际需求进行定制化开发，实现与 HART 协议紧凑型涡街流量计的无缝集成。

Fieldbus 协议通信集成

Profibus - DP 协议集成：对于采用 Profibus - DP 协议输出信号的紧凑型涡街流量计，与自动化控制系统的集成相对复杂一些。首先，需在控制系统中安装 Profibus - DP 主站模块，紧凑型涡街流量计作为从站设备接入 Profibus - DP 网络。在接入网络之前，对流量计的从站地址、波特率等参数进行设置，确保与主站模块的设置一致。同时，使用专门的网络配置软件，对整个 Profibus - DP 网络进行组态，将紧凑型涡街流量计等从站设备添加到网络中，并配置其通信参数和数据映射关系。例如，在组态过程中，指定流量计的测量数据在主站模块中的存储地址，以便控制系统能够准确读取和处理这些数据。通过这种方式，实现紧凑型涡街流量计与自动化控制系统之间稳定、高速的数据通信。

Modbus 协议集成：若紧凑型涡街流量计采用 Modbus 协议，在控制系统中需安装支持 Modbus 通信的设备（如 Modbus 网关、具有 Modbus 通信功能的 PLC 等），并进行相应的参数设置和通信配置。设置 Modbus 通信的地址、波特率、数据位、校验位等参数，确保与流量计的设置匹配。在软件方面，编写相应的 Modbus 通信程序，实现对流量计数据的读取和写入操作。通过 Modbus 协议，紧凑型涡街流量计可与控制系统中的其他设备共享数据，实现更复杂的控制逻辑和系统集成。例如，在一个工业自动化生产线上，紧凑型涡街流量计通过 Modbus 协议与 PLC 和上位机进行通信，将流量数据实时传输给 PLC 进行控制决策，同时上传到上位机进行数据存储和分析，实现整个生产过程的自动化监控和管理。

紧凑型涡街流量计丰富多样的输出信号类型为其与不同控制系统的兼容提供了多种选择。通过合理选择输出信号类型，并采取正确的连接和通信配置方法，能够确保紧凑型涡街流量计与自动化控制系统高效、稳定地协同工作，为工业生产的各个环节提供精准的流量测量数据，推动工业自动化水平的不断提升。随着工业技术的持续发展，紧凑型涡街流量计与控制系统的兼容性将不断优化，更好地满足日益增长的工业生产需求。
