在化工工业场合,有大量的工艺物料需要做到智能化高精度定量配料,然而要实现高精度
定量控制并非易事。飞卓装备依托十多年来对工业过程控制仪器仪表的专业技术,以及对DCS、PLC等集散控制系统的大量应用经
验,已在多个化工企业取得了优质的案例。目前定量控制的精度可达0.5%,有力保障了产品的生产效率和品质。

概述



      在化工工业场合,有大量的工艺物料需要做到智能化高精度定量配料,然而要实现高精度定量控制并非易事。飞卓装备依托十多年来对工业过程控制仪器仪表的专业技术,以及对DCS、PLC等集散控制系统的大量应用经验,已在多个化工企业取得了优质的案例。目前定量控制的精度可达0.5%,有力保障了产品的生产效率和品质。

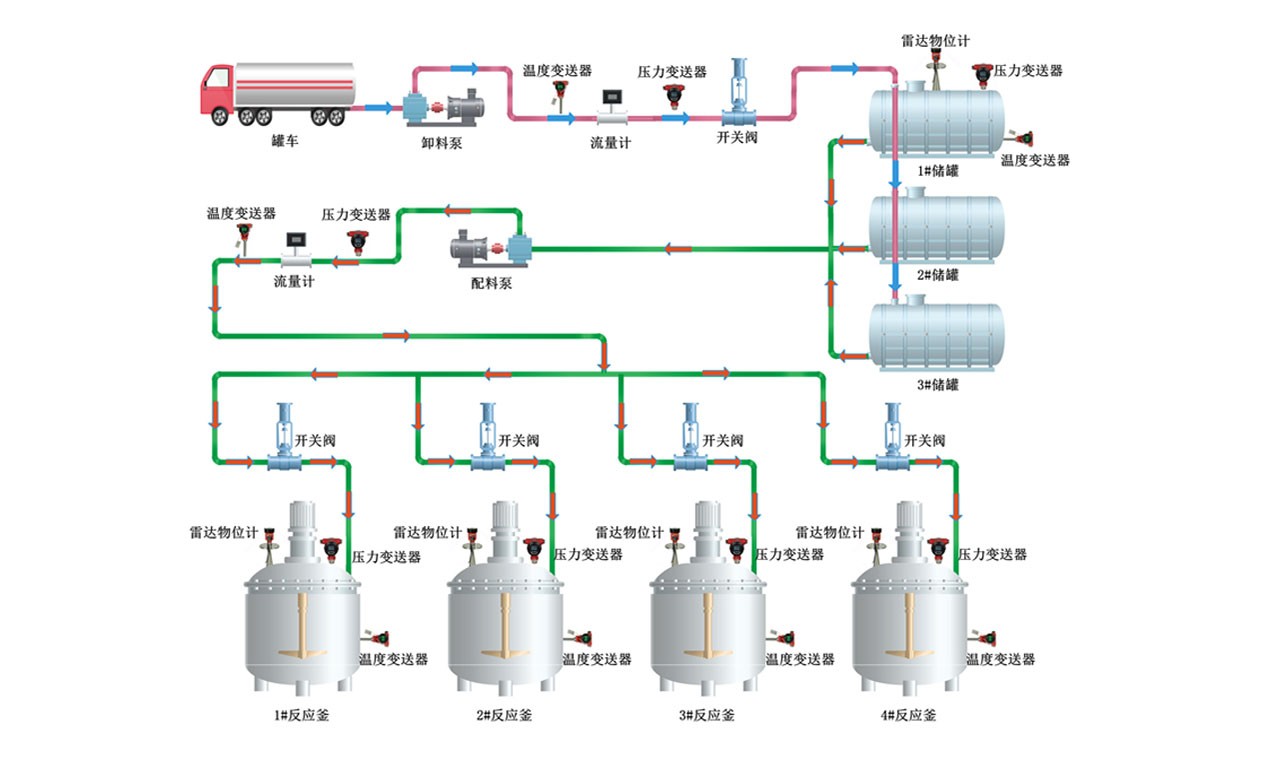

工艺流程图



1、主原料:蓖麻油(比重约0.92,冬天会结晶);

2、来料方式:槽罐车(30吨);

3、储罐:PE材质,3个,容量12吨/个,串联一起,总容量约36吨;

4、反应釜:SUS 304材质, 共4个;

5、用量:50~2000公斤不等(单釜单次);

6、带温带压搅拌反应,其余粉体物料人工投料。

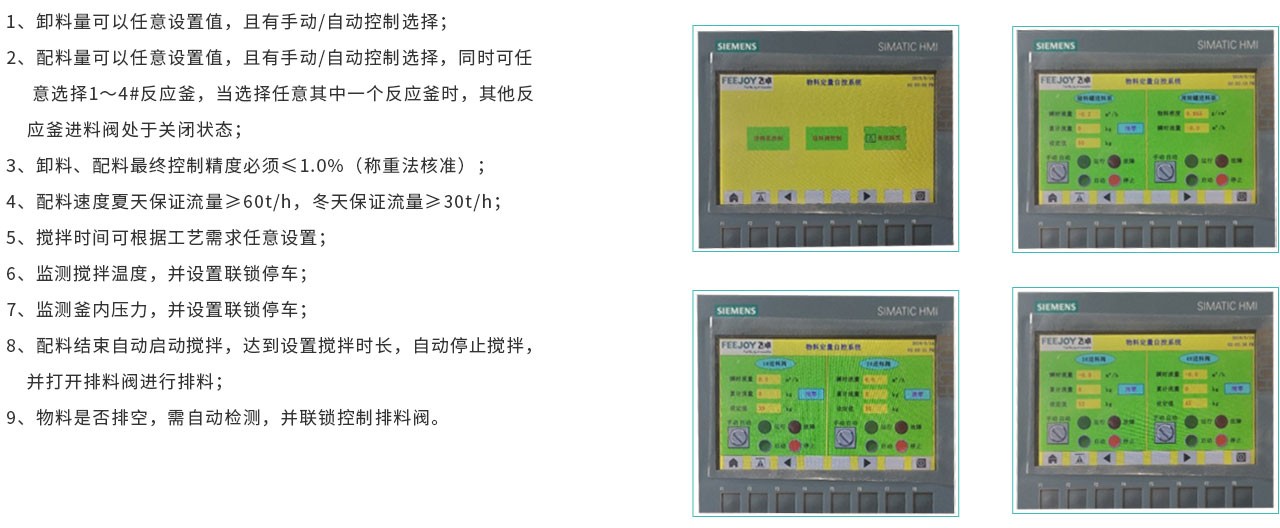

控制需求描述

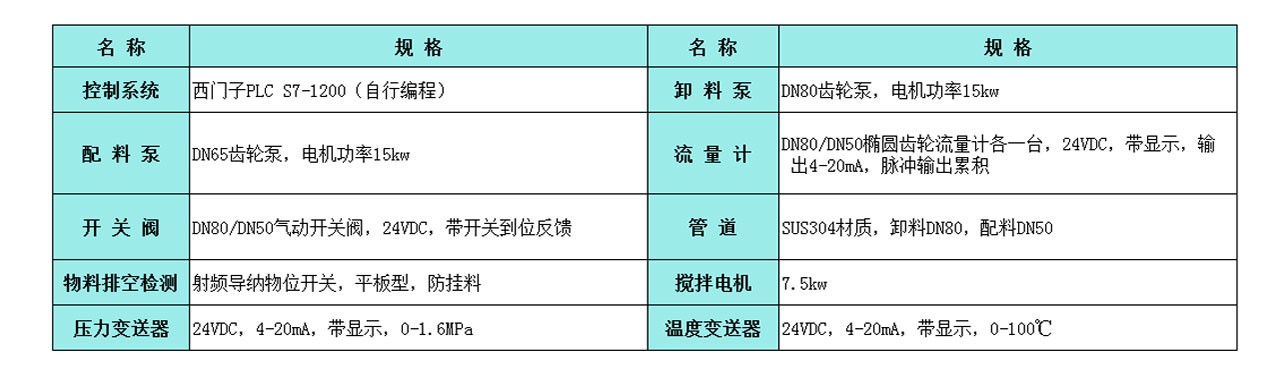

配置说明





      这个高精度定量控制系统方案难度就在于如何做到精准测量?首先,我们根据物料特性以及控制精度要求,选择了目前市面上流量测量精度较高的其中一款------容积式椭圆齿轮流量计,采取用4-20mA对应显示瞬时流量,脉冲计数累积量作为总量控制的方式,保障了高精度测量的要求;

      其次,根据物料粘稠、结晶等特性,选择齿轮泵应对,以防堵塞、卡死。由于椭圆齿轮压损很大,故电机功率选择15kw,管道选择DN80/DN50,以保障卸料、配料的速度要求; 最后, 采用西门子PLC S7-1200作为控制系统, 以保障整套系统稳定可靠运行。经过现场生产运行实测, 最终实现整体控制精度高达0.5%的目标(经过称重法多次核准)。
