在工业生产的诸多环节中，液位测量是保障生产安全与高效运行的重要一环，磁翻柱液位计凭借其结构简单、显示直观、无需外接电源等优势，在石油化工、电力、食品饮料等行业被广泛应用。然而，在一些特殊的工业场景中，如靠近大型机械设备、处于地震多发区域，或存在风机、压缩机频繁启停的工作环境，设备往往会面临剧烈震动。这种情况下，磁翻柱液位计是否会出现误指示成为众多技术人员关注的焦点。

一、磁翻柱液位计工作原理解析

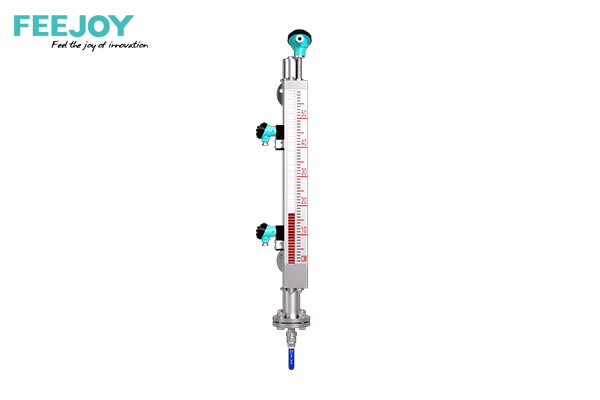

磁翻柱液位计主要由测量筒、浮子、磁翻柱三部分构成。测量筒垂直安装于容器旁，与容器内部连通，形成连通器结构 ，筒内的液体与容器内液体液位始终保持一致。测量筒内的浮子带有磁性，当容器内液位发生变化时，浮子会随液位上升或下降。而测量筒外的磁翻柱同样具有磁性，且与浮子的磁性相互作用。当浮子移动时，通过磁力带动磁翻柱翻转，磁翻柱的不同颜色面（通常为红白两色）显示出液位的高低，白色面朝上表示无液体，红色面朝上则表示有液体，从而实现直观的液位显示。

二、剧烈震动对磁翻柱液位计的影响因素

2.1 浮子的晃动与偏移

在剧烈震动环境下，测量筒内的浮子会受到额外的外力作用，导致其偏离原本稳定的垂直位置，出现晃动甚至偏移。一旦浮子晃动，就会打破其与磁翻柱之间稳定的磁力耦合关系，使得磁翻柱在非液位变化的情况下发生翻转，进而产生误指示 。例如，在靠近大型振动筛的安装环境中，振动筛工作时产生的震动传递到磁翻柱液位计，可能使浮子频繁晃动，导致磁翻柱出现错误的颜色翻转，错误显示液位状态。

2.2 磁翻柱的松动与误动

磁翻柱通常是通过固定装置安装在测量筒外表面，剧烈震动可能会使固定装置松动，磁翻柱的位置发生改变。即使浮子处于稳定状态，松动的磁翻柱也可能因震动的冲击力而自行翻转，造成液位指示错误。此外，震动还可能引起磁翻柱之间的相互碰撞，导致磁翻柱的磁性发生变化，影响其与浮子的磁力配合，引发误指示现象。

2.3 测量筒的形变影响

持续的剧烈震动可能会使测量筒产生微小形变，尤其是在材质较差或安装不牢固的情况下。测量筒形变后，其内部空间结构发生改变，浮子的运动轨迹受到影响，无法正常随液位升降，同时也会干扰浮子与磁翻柱之间的磁力传递，最终导致磁翻柱液位计出现误指示。

三、降低误指示风险的应对措施

3.1 优化安装方式

在安装磁翻柱液位计时，选择远离震动源的位置。若无法避免，可采用减震支架或减震垫等减震装置，将液位计与震动源进行物理隔离，减少震动的传递。安装过程中，确保测量筒垂直安装且固定牢固，使用高强度的螺栓和连接件，防止测量筒因震动而发生位移或形变。此外，对浮子的安装也要严格把控，保证其在测量筒内能够灵活、稳定地移动。

3.2 改进设备结构

针对震动环境，可对磁翻柱液位计的结构进行改进。例如，加强磁翻柱的固定装置，采用更稳固的卡扣或紧固结构，防止磁翻柱松动；增加浮子的配重，提高浮子在震动环境下的稳定性，减少其晃动幅度；在测量筒内部设置导向装置，限制浮子的偏移，使其能够更准确地随液位变化而运动。

3.3 定期维护与检查

建立定期维护制度，对处于震动环境中的磁翻柱液位计进行巡检。检查测量筒是否有形变、固定装置是否松动，观察磁翻柱的显示状态是否正常，测试浮子的活动灵活性。若发现磁翻柱液位计出现误指示情况，及时分析原因并进行校准或维修，确保液位计的测量准确性。

在剧烈震动环境中，磁翻柱液位计确实存在出现误指示的风险，这主要源于浮子晃动、磁翻柱松动以及测量筒形变等因素。但通过合理优化安装方式、改进设备结构以及加强定期维护检查等措施，能够有效降低误指示的概率，保障磁翻柱液位计在震动环境下的可靠运行。随着工业技术的不断进步，未来还将有更多针对复杂工况的改进方案出现，为磁翻柱液位计在各种恶劣环境下的稳定应用提供更有力的支持。在实际应用中，技术人员需根据具体工况，综合运用多种手段，最大程度发挥磁翻柱液位计的测量优势，为工业生产的安全与高效保驾护航。
