音叉液位开关的安装位置对测量精度有多大影响?

2025-06-17

在化工、食品、制药等,准确的液位测量是保障生产流程稳定、设备安全运行以及物料精准管控的关键环节。音叉液位开关作为一种常用的物位测量仪表,以其结构简单、可靠性高、适应性强等优势,在液位监测领域得到广泛应用。它通过检测音叉是否接触液体,从而判断液位是否达到设定高度。然而,看似安装便捷的音叉液位开关,其安装位置的选择却大有学问。安装位置不当,可能导致测量结果出现偏差,甚至引发误报警,影响生产秩序。那么,音叉液位开关的安装位置究竟会对测量精度产生多大影响?又该如何选择合适的安装位置以确保测量准确?


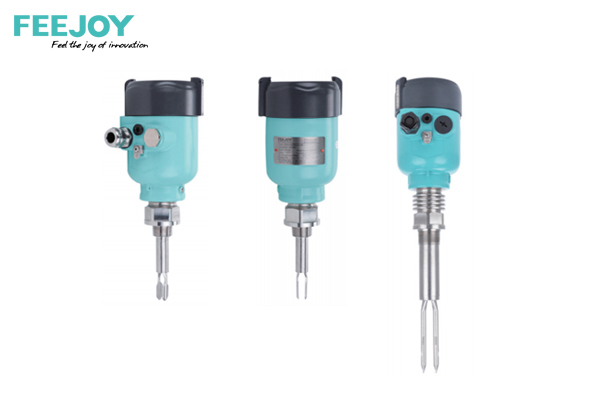

一、音叉液位开关的工作原理

(一)基本工作机制

音叉液位开关的核心部件是一个由压电晶体驱动的音叉。在未接触液体时,音叉在压电晶体的激励下,以其固有频率进行振动,此时振动频率稳定且振幅较大。当液体上升至接触音叉时,液体的阻尼作用会改变音叉的振动特性,使其振动频率降低、振幅减小。开关内部的检测电路能够敏锐捕捉到这种振动变化,当振动频率或振幅下降到设定阈值时,检测电路触发开关动作,输出液位信号,从而实现对液位的监测 。

(二)关键特性

音叉液位开关具有出色的抗干扰能力,不受介质的密度、电导率、颜色等因素影响,适用于多种液体和浆状物料的液位测量。同时,它具备快速响应的特点,能够在液体接触音叉的瞬间迅速做出反应,且结构坚固,不易受环境因素损坏,因此在工业现场应用广泛。


二、安装位置对测量精度的影响

(一)容器内位置的影响

靠近容器壁安装:若音叉液位开关安装在距离容器壁过近的位置,容器壁对液体流动的干扰以及反射回波的影响,可能导致音叉误判。例如,当液体在容器内流动时,靠近容器壁处的液体流动状态较为复杂,可能产生涡流或波动,这些异常流动的液体接触音叉时,会使音叉提前触发,造成虚假液位信号,影响测量精度。

安装在液体流动剧烈区域:在容器内液体流动剧烈的区域,如靠近进料口、搅拌器附近安装音叉液位开关,高速流动的液体冲击音叉,即使液位未达到设定高度,也可能因液体的冲击力使音叉振动特性改变,导致开关误动作。此外,搅拌器产生的涡流和湍流会使液体对音叉的作用力不稳定,进一步降低测量的准确性。

安装高度不合适:音叉液位开关的安装高度直接关系到测量的液位值。若安装高度过高,当实际液位达到设定高度时,音叉可能尚未完全接触液体,导致开关无法及时触发;反之,安装高度过低,则会使液位未到设定值时音叉就提前接触液体,造成测量偏差。

(二)安装方向的影响

水平安装与垂直安装差异:音叉液位开关水平安装时,音叉与液体表面平行接触,这种安装方式适用于大多数常规液位测量场景。但如果安装角度出现偏差,例如音叉略微倾斜,可能导致音叉两侧接触液体的时间不同,影响振动特性的变化判断,进而影响测量精度。而垂直安装时,音叉垂直于液体表面,主要用于测量流动性较差或含有较多杂质的液体液位。若垂直安装时音叉没有完全垂直,液体对音叉的作用力分布不均匀,同样会干扰测量结果。

倾斜安装的问题:在某些特殊情况下,音叉液位开关可能需要倾斜安装。然而,过度倾斜会使音叉受到的液体作用力方向改变,导致音叉振动特性异常。同时,倾斜安装还可能使液体在音叉表面的附着情况发生变化,影响音叉振动的衰减程度,从而降低测量的准确性和可靠性。

(三)周围环境因素的影响

振动环境干扰:如果音叉液位开关安装在振动较大的设备或区域附近,外界振动可能会传递到音叉上,使音叉的固有振动特性发生改变。即使没有液体接触,外界振动也可能导致音叉的振动频率和振幅达到触发阈值,造成误报警。例如,安装在大型电机、压缩机附近的音叉液位开关,就容易受到设备运行振动的干扰。

温度和压力影响:在高温、高压环境下安装音叉液位开关,温度的变化可能影响音叉材料的物理性能,导致音叉的固有频率发生改变;而压力的变化则可能影响液体对音叉的作用力大小和方式。这些因素都会干扰音叉液位开关对液体接触的准确判断,降低测量精度。


三、优化安装位置的策略

(一)合理选择容器内安装点

音叉液位开关应安装在距离容器壁至少 200mm 以上的位置,避免容器壁对液体流动的干扰。同时,要远离进料口、搅拌器等液体流动剧烈的区域,选择液体流动相对平稳的位置安装,确保音叉能够准确感知真实液位变化。

根据实际液位测量需求,精确计算音叉液位开关的安装高度。安装时可使用水平仪等工具,保证音叉处于水平或垂直状态(根据安装方式要求),避免因安装角度偏差影响测量精度。

(二)确定合适的安装方向

对于常规液体液位测量,优先选择水平安装方式,并确保音叉严格水平,安装角度误差控制在 ±1° 以内。若采用垂直安装,要保证音叉垂直于液体表面,可通过垂直校准工具进行安装校准。

尽量避免倾斜安装,若因现场条件限制必须倾斜安装,需根据液体特性和实际工况,将倾斜角度控制在合理范围内(一般不超过 15°),并通过试验验证安装角度对测量精度的影响,确保满足测量要求。

(三)应对环境因素干扰

在振动环境中安装音叉液位开关时,可采用减震支架或减震垫片等装置,隔离外界振动对音叉的影响。同时,调整开关的触发阈值和响应时间,提高其抗振动干扰能力,避免误报警。

针对高温、高压环境,选择耐高温、高压的音叉液位开关型号,并采取隔热、散热措施降低温度对音叉性能的影响。在高压场合,要确保音叉液位开关的密封性能良好,防止压力泄漏影响测量准确性。


音叉液位开关的安装位置对测量精度有着显著影响,从容器内的具体点位、安装方向到周围环境因素,每一个环节都可能干扰测量结果。只有深入了解其工作原理,充分考虑各种影响因素,并采取科学合理的安装策略,才能确保音叉液位开关发挥最佳性能,实现精准的液位测量。在工业自动化程度不断提高的今天,准确的液位测量对于保障生产安全、提高生产效率至关重要,而正确选择音叉液位开关的安装位置,正是迈向精准测量的关键一步。
