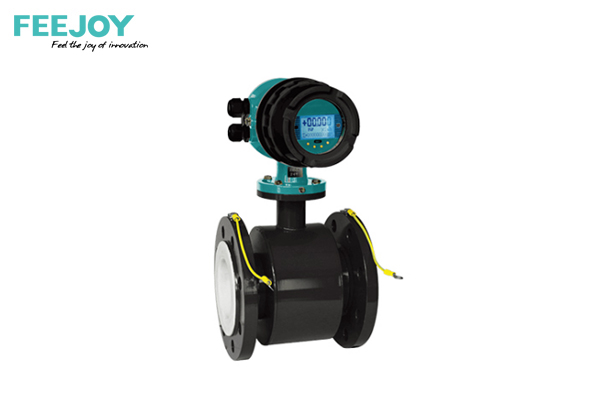

在现代工业生产的复杂流程里，精确的流量测量是保障生产效率、控制成本、确保安全的重要环节。电磁流量计凭借测量精度高、量程范围广、无机械磨损等优势，在石油化工、污水处理、食品饮料等众多行业中广泛应用。然而，电磁流量计所测得的流量数据需要通过特定的输出信号传递给自动化控制系统，才能实现对生产过程的精准调控。不同的输出信号类型决定了电磁流量计与控制系统的适配程度、数据传输的稳定性和系统集成的难易程度。

一、电磁流量计的工作原理与信号输出基础

电磁流量计基于法拉第电磁感应定律工作。当导电性液体在测量管内流动时，会切割由流量计产生的磁场，在与磁场和流动方向垂直的方向上产生感应电动势。通过安装在测量管两侧的电极，感应电动势被引出并转化为电信号，经过信号处理单元的放大、滤波和转换后，以特定的输出信号形式传递给外部设备。这一过程中，输出信号的质量和类型直接影响到流量数据能否准确、稳定地传输到自动化控制系统中。

二、电磁流量计常见的输出信号类型

（一）模拟量输出信号

4-20mA 电流信号：4-20mA 电流信号是电磁流量计最常用的模拟量输出形式。4mA 对应流量测量范围的下限，20mA 对应上限，中间电流值与实际流量呈线性关系。这种信号采用电流传输，具有较强的抗干扰能力，适合在工业现场复杂的电磁环境中长距离传输，传输距离通常可达数百米。工业自动化控制系统中的 PLC（可编程逻辑控制器）、DCS（集散控制系统）等设备大多配备 4-20mA 信号输入接口，便于直接接收电磁流量计的测量数据。

0-10V 电压信号：0-10V 电压信号也是常见的模拟量输出类型。0V 表示流量下限，10V 表示流量上限。相较于 4-20mA 电流信号，0-10V 电压信号在传输过程中更容易受到电磁干扰，信号衰减较为明显，传输距离一般限制在数十米以内。但由于其信号采集和处理相对简单，在一些对传输距离要求不高、电磁环境较好的场合，如实验室设备、小型自动化系统中仍有应用。

（二）数字量输出信号

RS485 通信信号：RS485 是一种串行通信接口标准，电磁流量计采用 RS485 输出信号时，通过两线制（A、B 线）实现数据的双向传输。它支持多设备联网，可在一条总线上连接多个电磁流量计，便于构建大规模的流量监测网络。RS485 通信采用差分信号传输，抗干扰能力强，传输距离可达上千米。同时，它支持多种通信协议，如 Modbus RTU 协议，设备间通过特定的指令和数据格式进行交互，能够传输流量测量值、设备状态、参数设置等丰富信息，方便用户进行数据解析和系统集成。

HART 协议信号：HART（Highway Addressable Remote Transducer）协议是一种在模拟信号上叠加数字信号的通信协议。电磁流量计采用 HART 协议输出时，既保留 4-20mA 模拟信号用于常规的流量显示和控制，又能通过数字信号进行双向通信。通过 HART 手持器或上位机软件，用户可以对电磁流量计进行远程参数设置、校准、故障诊断等操作。在一些需要兼顾模拟量控制和数字通信功能的工业场合，HART 协议信号为用户提供了灵活的应用方案 。

Profibus DP/PA 信号：Profibus 是工业自动化领域常用的现场总线标准，其中 Profibus DP（Decentralized Periphery）主要用于高速数据传输，适合连接分布式 I/O 设备；Profibus PA（Process Automation）专为过程自动化设计，支持本质安全，适用于危险区域。电磁流量计若采用 Profibus DP/PA 信号输出，能够直接接入 Profibus 网络，实现与其他现场设备、控制器的高速、可靠通信。在大型化工、电力等工业项目中，这种信号类型有助于构建高度集成化、智能化的工业控制系统。

（三）特殊输出信号类型

脉冲输出信号：脉冲输出信号是通过输出脉冲的频率或个数来表示流量值。每个脉冲代表一定的流量体积，通过计算单位时间内的脉冲数量，即可得出流量。脉冲输出信号具有抗干扰能力强、易于数字化处理的特点，常用于与计数器、频率计等设备连接，或在一些对流量累计值要求较高的场合，如贸易结算、能源计量等。

开关量输出信号：在部分应用场景中，电磁流量计会配备开关量输出信号，常见形式为继电器触点输出或晶体管输出。当流量达到预设的上限或下限阈值时，开关量输出信号会发生状态变化，如继电器触点闭合或晶体管导通。这种信号可以用于触发声光报警装置，提醒操作人员流量异常；也可以控制相关设备的启停，例如当流量过低时，自动关闭管道阀门，保障系统安全。

三、电磁流量计与自动化控制系统的兼容方式

（一）基于模拟量信号的兼容

对于采用 4-20mA 或 0-10V 模拟量输出信号的电磁流量计，自动化控制系统只需具备相应的模拟量输入模块即可实现兼容。将电磁流量计的输出信号直接连接到 PLC 的模拟量输入通道、DCS 系统的 AI（模拟量输入）卡件，或者显示仪表的模拟量输入端，控制系统就能读取到流量数据。在连接过程中，需要注意信号的量程匹配和接线方式，确保信号准确传输。同时，为了提高信号的抗干扰能力，可以采用屏蔽电缆，并将屏蔽层可靠接地。

（二）基于数字量信号的兼容

RS485 通信兼容：当电磁流量计采用 RS485 输出信号并使用 Modbus RTU 协议时，自动化控制系统需要配备支持 Modbus RTU 协议的通信模块。在 PLC 中，可以通过添加专用的 RS485 通信模块，设置好通信参数（如波特率、数据位、停止位、校验方式等），按照 Modbus RTU 协议的指令格式编写程序，实现与电磁流量计的数据交互。对于上位机监控系统，可以使用支持 Modbus RTU 协议的通信软件，通过串口或串口转 USB 设备与电磁流量计连接，实时读取和显示流量数据。

HART 协议兼容：自动化控制系统与采用 HART 协议输出的电磁流量计兼容时，需要配备 HART 通信模块或支持 HART 协议的智能仪表。通过 HART 通信模块，控制系统可以在不中断 4-20mA 模拟信号传输的情况下，与电磁流量计进行数字通信，实现远程参数设置和设备管理。部分 DCS 系统和 PLC 控制器内置 HART 通信功能，可直接与 HART 协议电磁流量计连接；对于不具备该功能的设备，则可以通过外接 HART 调制解调器实现兼容。

Profibus 总线兼容：若电磁流量计采用 Profibus DP/PA 信号输出，自动化控制系统需要具备相应的 Profibus 主站模块。在 PLC 中，选择支持 Profibus DP 或 Profibus PA 的通信模块作为主站，将电磁流量计作为从站接入 Profibus 网络。通过配置从站地址、通信速率等参数，以及编写相应的通信程序，实现主站与电磁流量计之间的高速数据交换。在 DCS 系统中，同样需要配置 Profibus 主站卡件，并在系统软件中进行网络组态和设备参数设置，完成与电磁流量计的集成。

（三）特殊信号的兼容应用

对于脉冲输出信号的电磁流量计，自动化控制系统可以通过计数器模块或具有计数功能的 PLC 输入端口来接收脉冲信号。通过编程设置计数方式和计算方法，将脉冲数量转换为实际流量值。而开关量输出信号则可以直接连接到 PLC 的数字量输入端口，或用于控制继电器、接触器等电气元件，实现自动化控制逻辑。

在实际应用中，为了确保电磁流量计与自动化控制系统的良好兼容，还需要注意以下几点：一是在选型阶段，充分了解控制系统的接口类型和通信协议，选择与之匹配的电磁流量计；二是在安装调试过程中，严格按照设备说明书进行接线和参数设置，进行必要的信号测试和校准；三是定期对设备进行维护保养，检查信号传输线路是否正常，确保数据传输的稳定性和准确性。

电磁流量计丰富多样的输出信号类型为其与自动化控制系统的集成提供了多种选择。从传统的模拟量信号到先进的数字通信信号，每种信号类型都有其独特的优势和适用场景。通过合理选择输出信号类型，并采用正确的兼容方式，能够实现电磁流量计与自动化控制系统的高效协同工作，为工业生产的自动化、智能化发展提供有力支持。随着工业技术的不断进步，电磁流量计的输出信号技术也将持续创新，与自动化控制系统的兼容性将进一步提升，更好地满足现代工业生产日益复杂的需求。
