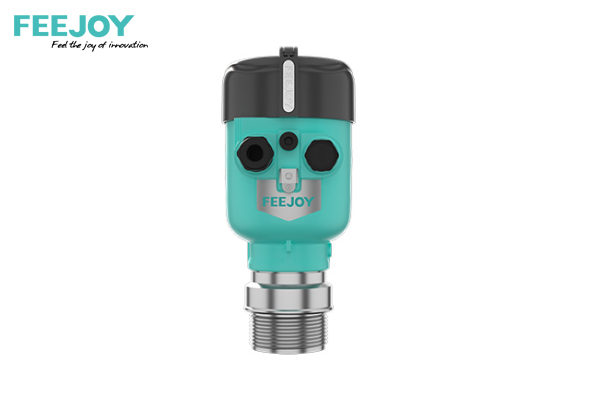

在工业生产与仓储管理领域，80G雷达液位计以其高精度、非接触式测量以及对复杂工况的强适应性，成为液位监测的重要工具。然而，实际测量环境中存在诸多干扰因素，如电磁辐射、介质特性变化、安装不当引发的信号反射异常等，这些干扰会严重影响雷达液位计的测量准确性，导致数据偏差甚至设备误判。

一、80G 雷达液位计常见信号干扰源

1. 电磁干扰

工业现场大量电气设备运行会产生强烈电磁干扰，如电动机、变频器、变压器等。这些设备工作时产生的高频谐波、工频电磁场，会通过空间辐射或电磁耦合方式干扰 80G 雷达液位计。当雷达液位计的信号传输线路靠近强电磁干扰源时，干扰信号会叠加在正常测量信号上，导致测量数据波动，影响测量精度。例如，变频器工作时产生的高频噪声，可能使雷达液位计的信号出现异常跳变。

2. 介质特性干扰

被测介质的物理化学特性会对雷达液位计信号产生干扰。具有挥发性的介质在容器内形成的蒸汽，会吸收或散射雷达波，削弱回波信号强度；高粘度、附着性强的介质容易在天线表面形成挂料，改变天线的辐射特性，影响雷达波发射与接收；当介质介电常数不稳定，如含水量变化的液体，会使雷达波的反射特性改变，导致测量误差。

3. 安装环境干扰

安装位置选择不当会引发多种干扰。若雷达液位计安装在容器内障碍物附近，如搅拌器、管道支架等，这些障碍物会反射雷达波，产生虚假回波信号，干扰真实液位测量；安装高度不合理，导致雷达波在传播过程中与容器壁多次反射，也会造成信号混乱。此外，安装时未严格按照规范操作，如天线未垂直对准液面，会使雷达波传播路径异常，影响测量准确性。

二、安装环节避免信号干扰的措施

1. 合理选择安装位置

安装 80G 雷达液位计时，应远离电动机、变频器等强电磁干扰源，距离至少保持 3 米以上。选择容器顶部中心位置或偏离中心但无障碍物阻挡雷达波传播的区域安装，确保天线下方无管道、支架等物体。同时，保证安装位置上下游有足够长的直管段，使介质流动稳定，减少因介质扰动产生的信号干扰。对于存在搅拌装置的容器，液位计安装位置应与搅拌器保持适当距离，避免搅拌产生的涡流影响雷达波传播。

2. 规范安装操作

严格按照安装说明书进行操作，确保天线与容器壁垂直，保证雷达波垂直射向液面。安装过程中，使用专业工具精确测量天线角度和位置，避免因安装倾斜导致信号反射异常。对于分体式雷达液位计，确保传感器与转换器之间的信号传输电缆连接牢固，并做好屏蔽处理，防止电磁干扰侵入。此外，安装时要注意保护天线，避免划伤或损坏，影响雷达波发射性能。

3. 优化接地与屏蔽

良好的接地是减少电磁干扰的重要措施。为 80G 雷达液位计设置独立接地装置，接地电阻应小于 10Ω。将液位计的接地端子与接地极可靠连接，接地线采用截面积不小于 4mm² 的铜芯线。同时，对信号传输电缆采用双层屏蔽电缆，外层屏蔽层在传感器端接地，内层屏蔽层在转换器端接地，有效阻挡电磁干扰。对于雷达液位计的外壳，采用金属材质并可靠接地，形成屏蔽罩，增强抗干扰能力。

三、技术层面避免信号干扰的方法

1. 信号滤波与处理

利用先进的信号处理技术，对雷达液位计接收的信号进行滤波处理。通过设置数字滤波器，如低通滤波器、带通滤波器等，滤除高频干扰信号和噪声，保留真实液位回波信号。采用自适应滤波算法，根据信号环境变化自动调整滤波参数，提高信号处理的准确性。此外，运用信号增强技术，对微弱的真实回波信号进行放大，提升信号强度，降低干扰信号影响。

2. 频率捷变与跳频技术

80G 雷达液位计可采用频率捷变或跳频技术避免干扰。频率捷变技术使雷达在工作过程中，按照一定规律快速改变发射频率，避开固定频率的干扰信号；跳频技术则是在多个频率点间随机跳变发射频率，让干扰源难以捕捉和干扰雷达信号。通过这些技术，有效减少同频干扰和邻频干扰，提高雷达液位计在复杂电磁环境下的抗干扰能力。

3. 智能算法与数据分析

借助智能算法对测量数据进行分析处理。利用机器学习算法，对大量历史测量数据进行学习训练，建立液位变化模型，识别真实液位信号与干扰信号特征，自动剔除异常数据。通过数据分析，及时发现信号干扰趋势，提前采取应对措施。例如，当发现回波信号强度持续减弱，可能是天线挂料或介质特性变化导致，系统可发出预警提示进行维护。

四、日常维护减少信号干扰

1. 定期清洁与检查

定期对 80G 雷达液位计进行清洁维护，使用干净的软布擦拭天线表面，去除灰尘、污垢和挂料，保持天线良好的辐射性能。检查信号传输电缆是否有破损、老化现象，确保连接牢固。同时，检查接地系统是否良好，接地端子有无松动、锈蚀，保证接地电阻符合要求。定期对液位计进行全面检查，包括设备外观、工作状态指示灯等，及时发现潜在问题并处理。

2. 介质特性监测与应对

针对介质特性可能产生的干扰，建立监测机制。实时监测介质的温度、压力、介电常数等参数，当发现介质特性发生显著变化时，及时调整雷达液位计的测量参数。如对于介电常数变化的介质，根据实际介电常数重新设置液位计参数，确保测量准确性。同时，根据介质特性选择合适的维护周期，对于容易产生挂料的介质，增加清洁天线的频率。

3. 故障诊断与处理

建立完善的故障诊断系统，当 80G 雷达液位计出现信号干扰导致测量异常时，系统能够快速定位故障原因。通过分析信号波形、设备运行参数等信息，判断是电磁干扰、介质问题还是安装故障。针对不同故障原因，采取相应处理措施，如调整安装位置、清理天线、优化信号处理参数等，及时恢复液位计正常工作。

80G雷达液位计在测量过程中面临多种信号干扰，通过合理的安装布局、先进的技术手段以及科学的日常维护，能够有效避免和减少干扰影响。在工业生产不断向智能化、精准化发展的趋势下，持续优化 80G 雷达液位计的抗干扰能力，对于保障生产安全、提高生产效率、实现精细化管理具有重要意义。未来，随着技术的不断进步，80G 雷达液位计的抗干扰性能将进一步提升，为工业领域液位测量提供更可靠的保障。
