差压变送器的输出信号类型有哪些?如何与自动化控制系统兼容?

2025-04-15

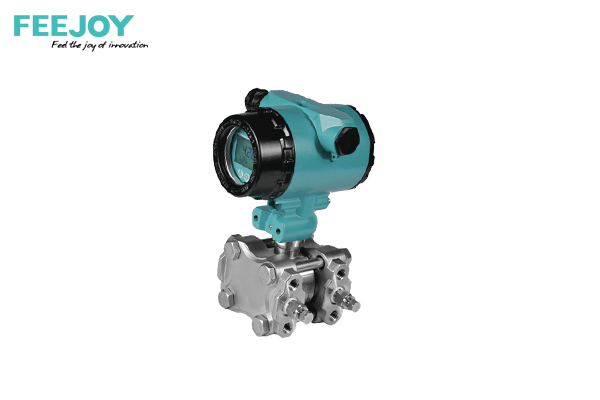

在现代工业自动化的复杂体系中,差压变送器扮演着关键角色,它如同工业生产流程中的 “感知触角”,精确测量压力差值,并将这些信息转化为可传输的信号,为自动化控制系统提供重要的数据支持。了解差压变送器的输出信号类型,以及如何实现与自动化控制系统的良好兼容,对于保障工业生产的高效、稳定运行意义重大。


一、差压变送器的输出信号类型

(一)模拟信号

4 - 20mA 电流信号

原理与优势:4 - 20mA 电流信号是差压变送器最常用的模拟输出信号类型之一。其工作原理基于欧姆定律,通过改变回路中的电流大小来对应不同的差压测量值。当差压为零时,输出电流为 4mA;随着差压增大,输出电流线性增加,直至差压达到满量程时,输出电流为 20mA。这种信号类型具有较强的抗干扰能力,因为电流在传输过程中不易受到线路电阻变化、电磁干扰等因素影响。在工业现场,复杂的电磁环境较为常见,4 - 20mA 电流信号能够稳定传输,确保测量数据的准确性。

应用场景:广泛应用于石油化工、电力、冶金等行业的各类压力测量场景。在石油化工生产中,用于测量管道中流体的压力差,以监测流量、液位等参数。例如,在炼油厂的原油输送管道上,差压变送器通过输出 4 - 20mA 电流信号,将管道两端的压力差信息传递给控制系统,从而实现对原油流量的精确测量和控制。

0 - 10V 电压信号

原理与特点:0 - 10V 电压信号也是一种常见的模拟输出方式。差压变送器根据测量的差压值,输出与之对应的 0 - 10V 电压信号。其优点是信号处理相对简单,易于被一些对电压信号敏感的设备接收和处理。然而,与 4 - 20mA 电流信号相比,0 - 10V 电压信号在长距离传输时,容易受到线路电阻、电磁干扰等因素影响,导致信号衰减和失真。

适用范围:通常适用于一些对传输距离要求不高、电磁环境相对较好的场合。在实验室环境中,用于测量小型实验装置的压力差,将测量结果以 0 - 10V 电压信号输出给数据采集设备进行分析。在一些小型工业控制系统中,如小型污水处理厂的局部压力监测环节,也可能采用 0 - 10V 电压信号输出的差压变送器。

(二)数字信号

HART 协议信号

协议概述与功能:HART(Highway Addressable Remote Transducer)协议是一种在模拟信号基础上叠加数字信号的通信协议。差压变送器采用 HART 协议输出信号时,既能输出传统的 4 - 20mA 模拟信号,又能通过数字信号传输更多的信息,如变送器的设备参数、诊断信息等。通过手持终端或控制系统中的 HART 通信模块,可以与变送器进行双向通信,实现远程配置、校准和故障诊断等功能。例如,在工业生产中,技术人员可以在控制室通过 HART 通信设备,远程查看差压变送器的工作状态、测量精度等参数,当发现异常时,及时进行校准和维护,提高了设备维护的效率。

应用优势与领域:在工业自动化领域得到广泛应用,尤其适用于对设备管理和维护要求较高的场景。在大型化工企业的生产过程中,大量的差压变送器分布在各个生产环节,采用 HART 协议信号输出,便于集中管理和远程监控。通过 HART 协议,控制系统可以实时获取变送器的运行状况,及时发现潜在故障,提前采取维护措施,保障生产的连续性。

Fieldbus 协议信号(如 Profibus - DP、Modbus 等)

协议特点与功能:Fieldbus 协议是一种全数字化的通信协议,差压变送器采用这类协议输出信号,实现了与自动化控制系统的高速、双向、多节点通信。以 Profibus - DP 协议为例,它具有高速的数据传输速率,能够满足工业自动化对实时性的要求。通过该协议,差压变送器可以与多个智能设备连接在同一网络上,共享数据资源,减少了布线成本和系统复杂度。Modbus 协议则以其开放性和通用性著称,不同厂家生产的支持 Modbus 协议的设备之间能够方便地进行通信。差压变送器采用 Modbus 协议输出信号时,可以轻松接入已有的 Modbus 网络,与其他设备实现互联互通。

应用场景与发展趋势:在现代工业自动化生产线、智能工厂等领域应用越来越广泛。在汽车制造工厂的自动化装配线上,大量的差压变送器用于监测各种压力参数,采用 Fieldbus 协议信号输出,与控制系统中的可编程逻辑控制器(PLC)、工业计算机等设备进行高速数据通信,实现对生产过程的精确控制和实时监测。随着工业 4.0 和智能制造的发展,Fieldbus 协议信号输出的差压变送器将发挥更加重要的作用,成为未来工业自动化领域的主流信号传输方式之一。


二、差压变送器与自动化控制系统的兼容方法

(一)信号匹配与转换

模拟信号与控制系统的连接

4 - 20mA 电流信号连接:当差压变送器输出 4 - 20mA 电流信号时,与自动化控制系统的连接相对简单。在控制系统中,通常配备有模拟量输入模块,该模块具有专门的电流输入通道。差压变送器的输出端直接与模拟量输入模块的电流输入通道相连,形成一个闭合的电流回路。在连接过程中,需要注意接线的极性,确保电流能够正确流向模拟量输入模块。同时,要根据模拟量输入模块的量程设置,对差压变送器的输出量程进行匹配,以保证测量数据的准确性。例如,若模拟量输入模块的量程为 0 - 20mA,对应差压变送器的满量程为 0 - 100kPa,则需要将差压变送器的输出量程也设置为 0 - 100kPa,使两者相互匹配。

0 - 10V 电压信号连接:对于输出 0 - 10V 电压信号的差压变送器,与自动化控制系统的连接也较为常见。控制系统的模拟量输入模块同样具有电压输入通道。差压变送器的输出端与模拟量输入模块的电压输入通道连接时,要注意信号的幅度匹配。有些模拟量输入模块可能需要对输入电压进行衰减或放大处理,以适应其内部的信号处理电路。例如,若模拟量输入模块的输入电压范围为 0 - 5V,而差压变送器输出 0 - 10V 电压信号,则需要在两者之间接入一个电压衰减电路,将 10V 电压信号衰减为 0 - 5V,再输入到模拟量输入模块中,确保信号能够被正确采集和处理。

数字信号与控制系统的通信

HART 协议通信设置:当差压变送器采用 HART 协议输出信号时,与自动化控制系统的通信需要借助 HART 通信模块。在控制系统中,安装 HART 通信模块,并进行相应的参数设置。首先,要设置 HART 通信模块的通信地址,确保与差压变送器的地址一致,实现两者之间的准确通信。其次,要配置通信速率、奇偶校验等参数,这些参数必须与差压变送器的设置相匹配。例如,差压变送器的通信速率设置为 1200bps,奇偶校验方式为无校验,那么 HART 通信模块也需要设置相同的参数。通过这些设置,控制系统可以通过 HART 通信模块与差压变送器进行数据交互,获取测量数据、设备参数等信息,并对变送器进行远程控制和校准。

Fieldbus 协议通信集成:对于采用 Fieldbus 协议(如 Profibus - DP、Modbus 等)输出信号的差压变送器,与自动化控制系统的集成相对复杂一些。以 Profibus - DP 协议为例,首先需要在控制系统中安装 Profibus - DP 主站模块,差压变送器作为从站设备接入 Profibus - DP 网络。在接入网络之前,要对差压变送器的从站地址、波特率等参数进行设置,确保与主站模块的设置一致。同时,需要使用专门的网络配置软件,对整个 Profibus - DP 网络进行组态,将差压变送器等从站设备添加到网络中,并配置其通信参数和数据映射关系。例如,在组态过程中,需要指定差压变送器的测量数据在主站模块中的存储地址,以便控制系统能够准确读取和处理这些数据。对于 Modbus 协议,同样需要在控制系统中安装支持 Modbus 通信的设备(如 Modbus 网关、具有 Modbus 通信功能的 PLC 等),并进行相应的参数设置和通信配置,实现差压变送器与自动化控制系统的稳定通信和数据共享。

(二)软件与系统集成

控制系统软件配置

数据采集与处理设置:在自动化控制系统的软件中,需要对差压变送器采集的数据进行合理配置和处理。首先,要设置数据采集的周期,根据实际生产需求和测量精度要求,确定合适的采集频率。例如,在对流量变化较为敏感的生产过程中,可能需要将数据采集周期设置为 1 秒,以便及时捕捉流量的变化;而在一些对实时性要求不高的场合,可以将采集周期设置为 5 秒或更长时间。其次,要对采集到的数据进行滤波处理,去除因干扰等因素产生的噪声信号,提高数据的稳定性和准确性。常见的滤波算法有平均值滤波、中位值滤波等,可以根据实际情况选择合适的算法。例如,在工业现场电磁干扰较强的环境中,采用中位值滤波算法能够有效去除瞬间干扰信号,使采集到的差压数据更加稳定。

报警与控制策略设定:根据差压变送器测量的压力差值,在控制系统软件中设置相应的报警阈值和控制策略。当差压值超出正常范围时,控制系统能够及时发出报警信号,提醒操作人员注意。例如,在工业生产中,当管道内的压力差超过安全阈值时,控制系统通过声光报警装置向操作人员发出警报,同时采取相应的控制措施,如调节阀门开度、启动备用设备等,以保证生产过程的安全和稳定。在设置控制策略时,需要根据生产工艺的要求,确定合理的控制方式,如 PID 控制、模糊控制等。例如,在对液位控制要求较高的生产环节,可以采用 PID 控制算法,根据差压变送器测量的液位差,自动调节液位控制系统中的泵或阀门的工作状态,实现液位的精确控制。

系统兼容性测试与优化

现场调试与测试:在将差压变送器与自动化控制系统集成后,需要进行现场调试和测试。首先,对差压变送器进行校准,使用标准压力源对变送器进行校验,确保其测量精度符合要求。然后,通过控制系统向差压变送器发送控制指令,检查变送器的响应情况,验证通信的可靠性和准确性。同时,在现场模拟各种工况,如压力变化、干扰信号等,观察控制系统对差压变送器测量数据的处理情况,以及控制策略的执行效果。例如,在模拟管道压力突然升高的工况下,检查控制系统是否能够及时响应,按照预定的控制策略调节相关设备,使压力恢复到正常范围。

兼容性问题排查与优化:在调试和测试过程中,可能会出现一些兼容性问题,如信号传输不稳定、数据丢失、控制策略执行异常等。针对这些问题,需要进行详细排查和优化。对于信号传输不稳定的问题,可能是由于接线松动、电磁干扰等原因引起的,需要检查接线是否牢固,采取屏蔽、接地等抗干扰措施。如果出现数据丢失问题,可能是通信参数设置不合理或网络负载过高导致的,需要重新调整通信参数,优化网络结构,确保数据能够稳定传输。对于控制策略执行异常的问题,可能是软件算法存在缺陷或与实际生产工况不匹配,需要对控制算法进行优化和调整,使其能够更好地适应生产过程的变化。通过不断地排查和优化,确保差压变送器与自动化控制系统能够稳定、高效地兼容运行,为工业生产提供可靠的压力测量和控制支持。


差压变送器的输出信号类型丰富多样,每种信号类型都有其独特的特点和适用场景。在与自动化控制系统兼容的过程中,需要根据信号类型进行合理的信号匹配与转换,同时在软件和系统集成方面进行精心配置和优化。只有这样,才能充分发挥差压变送器的作用,实现工业自动化生产过程的精确控制和高效运行。随着工业自动化技术的不断发展,差压变送器与自动化控制系统的兼容性将不断提高,为工业生产的智能化、数字化转型提供有力保障。
