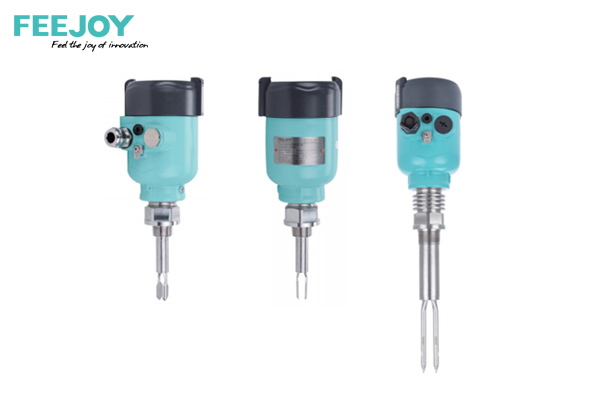

在工业生产的复杂体系中，对物液位的精准监测是确保生产流程顺畅、产品质量稳定以及设备安全运行的关键环节。音叉式物液位开关作为一种常用且可靠的物液位检测设备，以其独特的工作原理和广泛的适用性，在石油化工、食品饮料、制药、电力等众多行业中发挥着重要作用。而要充分发挥音叉式物液位开关的效能，深入了解其输出信号类型以及如何与现有控制系统完美匹配至关重要。不同的工业场景往往配备了多样化的控制系统，从传统的继电器控制到先进的可编程逻辑控制器（PLC）系统，再到高度智能化的分布式控制系统（DCS），只有实现音叉式物液位开关与这些控制系统的无缝对接，才能构建起高效、稳定的物液位监测与控制体系。

一、音叉式物液位开关的输出信号类型

（一）开关量信号

常开（NO）和常闭（NC）触点输出

音叉式物液位开关最常见的输出信号类型之一是开关量信号，通过常开（NO）和常闭（NC）触点来实现。常开触点在音叉未接触到物液位时处于断开状态，当物液位上升接触到音叉，音叉的振动状态改变，常开触点闭合，输出一个闭合信号。例如，在一个储液罐中，当液位上升至设定高度，触及音叉式物液位开关时，其常开触点闭合，可用于触发报警装置，提醒操作人员液位已达到上限。常闭触点则相反，在音叉未接触物液位时处于闭合状态，当物液位上升使音叉振动状态改变时，常闭触点断开，输出一个断开信号。这种输出方式简单直接，易于理解和应用，广泛应用于各种对物液位上下限进行简单控制的场景，如小型污水处理池的液位控制，通过常闭触点连接排水泵的控制电路，当液位下降到设定下限，音叉未被液体浸没，常闭触点闭合，启动排水泵。

干簧管输出

干簧管也是音叉式物液位开关实现开关量输出的一种常见方式。干簧管由两片磁性材料制成的簧片封装在玻璃管内组成，当音叉式物液位开关的音叉因物液位变化而振动状态改变时，会产生一个磁场变化，这个磁场变化会使干簧管内的簧片吸合或断开，从而输出开关量信号。干簧管输出具有响应速度快、寿命长等优点，适用于对响应速度要求较高的物液位监测场景，如在一些快速灌装设备中，利用干簧管输出的音叉式物液位开关能够迅速检测液位变化，及时控制灌装阀门的开闭，确保灌装量的准确性。

（二）模拟量信号

电流信号输出（4 - 20mA）

除了开关量信号，部分音叉式物液位开关还能输出模拟量信号，其中 4 - 20mA 电流信号较为常见。这种输出方式能够提供更丰富的物液位信息，不仅仅是简单的上下限报警，还能根据物液位的连续变化输出与之对应的连续电流信号。例如，在大型化工生产装置中，需要对反应釜内的物液位进行精确监测和控制，音叉式物液位开关输出的 4 - 20mA 电流信号可以直接接入控制系统的模拟量输入模块，控制系统根据电流值的变化精确计算物液位的高度，并根据预设的控制策略对反应釜的进料、出料等操作进行精确调节，保证反应过程在最佳液位条件下进行。4 - 20mA 电流信号具有较强的抗干扰能力，适用于长距离传输，在一些大型工业园区的物液位监测系统中，即使信号传输距离较远，也能准确将物液位信息传递给控制系统。

电压信号输出（0 - 5V、0 - 10V 等）

音叉式物液位开关也可输出 0 - 5V、0 - 10V 等电压信号作为模拟量输出方式。电压信号输出与电流信号输出类似，都是根据物液位的变化输出与之对应的连续信号。不同之处在于，电压信号输出在一些对信号处理和转换要求相对简单的控制系统中应用较为广泛。例如，在一些小型自动化设备中，其控制系统的模拟量输入模块对电压信号有较好的兼容性，音叉式物液位开关输出的 0 - 5V 电压信号可以直接接入该模块，实现对物液位的监测和控制。然而，电压信号在传输过程中相对容易受到干扰，一般适用于传输距离较短、电磁环境相对较好的场合。

（三）数字信号

RS - 485 通信接口输出

随着工业自动化程度的不断提高，数字信号输出在音叉式物液位开关中的应用也越来越广泛。RS - 485 通信接口是一种常用的数字信号输出方式，它采用差分传输方式，具有较高的抗干扰能力和较长的传输距离。通过 RS - 485 接口，音叉式物液位开关可以将物液位信息以数字编码的形式传输给控制系统。在一个大型的智能仓储系统中，多个音叉式物液位开关通过 RS - 485 总线连接到中央控制系统，每个液位开关都有唯一的地址编码，控制系统可以通过发送指令读取不同位置液位开关的物液位信息，实现对整个仓储系统物液位的集中监测和管理。RS - 485 通信接口还支持多节点连接，方便在复杂的工业环境中构建大规模的物液位监测网络。

现场总线通信输出（如 Profibus - DP、Modbus 等）

现场总线通信输出是音叉式物液位开关更高级的数字信号输出形式，常见的现场总线有 Profibus - DP、Modbus 等。采用现场总线通信，音叉式物液位开关可以与控制系统实现高速、可靠的数据交换，并且能够传输更多的设备状态信息，如音叉的工作状态、故障诊断信息等。在现代化的工厂自动化生产线上，使用 Profibus - DP 现场总线连接的音叉式物液位开关，能够与 PLC、DCS 等控制系统紧密集成，实现对生产过程中物液位的实时监测和精确控制。同时，现场总线通信具有开放性和互操作性，不同厂家的设备可以通过统一的现场总线标准进行通信，便于系统的扩展和升级，提高了整个工业自动化系统的灵活性和可靠性。

二、音叉式物液位开关与现有控制系统的匹配方法

（一）与继电器控制系统匹配

开关量信号的直接连接

继电器控制系统是一种较为传统但仍广泛应用的控制系统。音叉式物液位开关的开关量信号（常开或常闭触点）可以直接与继电器控制系统的输入回路连接。例如，将音叉式物液位开关的常开触点串联在继电器的控制线圈回路中，当物液位上升使音叉触点闭合时，继电器线圈通电，其常开触点闭合，可用于控制电机、阀门等执行机构的启停。在一个简单的水塔液位控制系统中，音叉式物液位开关安装在水塔的上限位置，其常开触点连接到控制水泵停止的继电器线圈回路，当水塔水位上升到上限，音叉触点闭合，继电器动作，切断水泵电源，停止供水，实现对水塔液位的简单控制。

中间继电器的应用

在一些复杂的继电器控制系统中，由于音叉式物液位开关的触点容量有限，可能无法直接驱动大功率的执行机构，此时可以引入中间继电器。中间继电器的作用是放大音叉式物液位开关的控制信号，将其输出的小容量开关量信号转换为能够驱动大功率执行机构的信号。例如，在一个大型储油罐的液位控制中，音叉式物液位开关的常开触点连接到中间继电器的线圈，中间继电器的常开触点再连接到控制油泵启停的大功率继电器线圈回路。当液位达到上限，音叉触点闭合，中间继电器动作，其常开触点闭合，触发大功率继电器动作，控制油泵停止工作，确保储油罐液位在安全范围内。

（二）与 PLC 控制系统匹配

开关量输入模块的连接

PLC 控制系统在工业自动化领域应用极为广泛。对于音叉式物液位开关输出的开关量信号，可以直接接入 PLC 的开关量输入模块。PLC 的开关量输入模块一般有多种类型，如直流输入模块、交流输入模块等，在连接时需要根据音叉式物液位开关的输出信号类型（直流或交流）选择相应的输入模块。例如，将音叉式物液位开关的常开或常闭触点连接到 PLC 的直流开关量输入模块的对应输入端子上，PLC 通过扫描输入模块的状态，即可获取物液位开关的信号状态，进而根据预设的程序逻辑进行相应的控制操作。在一个自动化生产线的物料罐液位控制中，多个音叉式物液位开关分别安装在物料罐的上下限位置，其开关量信号接入 PLC 的开关量输入模块，PLC 根据液位开关的信号控制物料的进料和出料，保证物料罐液位的稳定。

模拟量输入模块与模拟量信号的匹配

当音叉式物液位开关输出模拟量信号（如 4 - 20mA 电流信号或 0 - 5V 电压信号）时，需要接入 PLC 的模拟量输入模块。在连接前，需要对 PLC 的模拟量输入模块进行正确的配置，设置其输入信号类型（电流或电压）、量程等参数，使其与音叉式物液位开关的输出信号相匹配。例如，将输出 4 - 20mA 电流信号的音叉式物液位开关连接到 PLC 的 4 - 20mA 模拟量输入通道，PLC 通过采集该通道的电流信号，并根据预先设置的转换算法，将电流值转换为对应的物液位高度值，实现对物液位的精确监测和控制。在化工生产中的反应釜液位控制中，采用模拟量输出的音叉式物液位开关与 PLC 的模拟量输入模块配合，PLC 可以根据实时的液位数据，精确控制反应釜的进料速度和反应进程，提高生产效率和产品质量。

通过通信模块实现数字信号连接

对于音叉式物液位开关输出的数字信号（如 RS - 485 通信接口输出或现场总线通信输出），需要通过 PLC 的通信模块进行连接。PLC 一般配备有专门的 RS - 485 通信模块或支持现场总线通信的模块，如 Profibus - DP 模块、Modbus 模块等。在连接时，需要根据所采用的通信协议和接口类型，正确设置通信模块的参数，如波特率、数据位、校验位等，确保音叉式物液位开关与 PLC 之间能够实现可靠的数据通信。例如，在一个大型工业污水处理厂的自动化控制系统中，多个音叉式物液位开关通过 RS - 485 总线连接到 PLC 的 RS - 485 通信模块，PLC 通过读取液位开关的数字信号，实时监测各个污水池的液位情况，并根据预设的程序控制水泵、阀门等设备的运行，实现污水处理过程的自动化控制。

（三）与 DCS 控制系统匹配

系统架构与信号接入

DCS 控制系统（分布式控制系统）主要用于大型工业生产过程的集中监测和分散控制。音叉式物液位开关与 DCS 控制系统的匹配需要考虑 DCS 的系统架构。一般来说，DCS 系统由现场控制站、操作站、工程师站以及通信网络等部分组成。音叉式物液位开关的信号可以通过现场控制站的输入模块接入 DCS 系统。对于开关量信号，接入现场控制站的开关量输入卡件；对于模拟量信号，接入模拟量输入卡件；对于数字信号，通过通信接口模块接入 DCS 的通信网络。例如，在一个大型石油化工联合装置中，分布在各个生产单元的音叉式物液位开关，其开关量信号接入现场控制站的开关量输入卡件，模拟量信号接入模拟量输入卡件，通过 DCS 的通信网络将这些液位信息传输到操作站和工程师站，实现对整个装置物液位的实时监测和远程控制。

软件配置与监控画面设计

在将音叉式物液位开关接入 DCS 控制系统后，还需要进行软件配置和监控画面设计。在 DCS 的工程师站中，需要对液位开关的信号进行定义和配置，设置其量程、报警值、单位等参数。同时，根据生产工艺的要求，在监控画面上设计相应的液位显示界面，直观地展示物液位的实时状态。例如，在监控画面上，可以用动态液位棒图实时显示液位高度，当液位超过设定的报警值时，液位棒图以不同颜色闪烁或发出声光报警信号，提醒操作人员及时处理。通过 DCS 的软件配置，还可以实现对液位数据的历史记录和趋势分析，为生产过程的优化和故障诊断提供依据。

音叉式物液位开关具有多种输出信号类型，包括开关量信号、模拟量信号和数字信号，每种信号类型都有其特点和适用场景。在与现有控制系统匹配时，需要根据控制系统的类型（继电器控制系统、PLC 控制系统、DCS 控制系统等），选择合适的信号连接方式和配置方法，实现音叉式物液位开关与控制系统的无缝对接，构建高效、可靠的物液位监测与控制体系。随着工业自动化技术的不断发展，音叉式物液位开关的输出信号类型和与控制系统的匹配方式也将不断创新和完善，为工业生产的智能化、高效化发展提供更有力的支持。未来，我们期待音叉式物液位开关在信号传输的稳定性、与新型控制系统的兼容性等方面取得更大突破，更好地满足日益复杂的工业生产需求。
