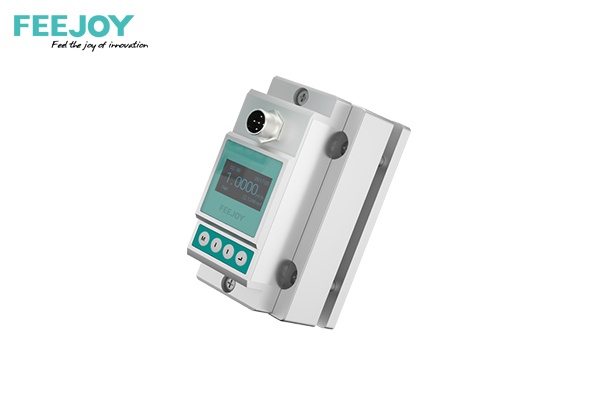

在现代工业生产的复杂体系中，液体流量的精确测量如同精密仪器的核心调节装置，对保障生产流程的稳定、优化资源利用以及确保产品质量起着举足轻重的作用。管夹式超声波流量计，凭借其非侵入式安装、对管道无破坏、测量范围较广等显著优势，在众多流量测量场景中占据了重要地位。然而，当面临测量低流速液体的任务时，其测量精度往往面临诸多挑战。低流速液体在管道中的流动状态较为复杂，容易受到多种因素的干扰，导致管夹式超声波流量计的测量准确性下降。

一、管夹式超声波流量计工作原理及低流速测量难点

（一）工作原理

管夹式超声波流量计基于超声波在流体中的传播特性来测量流量。其工作过程主要利用了超声波的传播速度差法。在管道外安装一对超声波换能器，一个作为发射端，一个作为接收端。超声波在液体中传播时，顺流传播的速度会加快，逆流传播的速度则会减慢。通过测量超声波顺流和逆流传播的时间差，并结合管道的几何参数，利用相关公式即可计算出液体的流速，进而得到流量值。例如，在一个管径为 D 的圆形管道中，超声波顺流传播时间为 t1，逆流传播时间为 t2，超声波在静止液体中的传播速度为 c，根据公式 v = D×(t2 - t1) / (2×t1×t2)，就可以计算出液体流速 v。

（二）低流速测量难点

信号微弱：在低流速情况下，液体对超声波传播速度的影响较小，导致顺流和逆流传播的时间差非常小。这使得管夹式超声波流量计接收到的信号强度较弱，信号与噪声的比值降低。例如，当液体流速从 1m/s 降低到 0.1m/s 时，时间差可能会缩小一个数量级，信号强度也随之大幅减弱，容易受到环境噪声和设备自身噪声的干扰，从而影响测量精度。

流动状态复杂：低流速液体在管道内的流动更容易受到管道内壁粗糙度、管道弯头、阀门等因素的影响，导致流态不稳定。可能会出现层流、过渡流甚至紊流等多种复杂流态并存的情况。不同的流态会使超声波在传播过程中的反射、折射和散射情况变得复杂，难以准确测量超声波的传播时间，进而影响流速和流量的计算精度。例如，在靠近管道弯头处，液体流速分布不均匀，存在回流和漩涡，这会严重干扰超声波信号的传播路径和接收效果。

安装位置影响大：管夹式超声波流量计的安装位置对测量精度至关重要，尤其是在低流速测量时。安装位置的微小偏差可能会导致超声波传播路径发生变化，影响时间差的测量。例如，若超声波换能器安装角度不准确，使得超声波束不能垂直于管道轴线，会导致测量的时间差出现偏差，从而引入较大的测量误差。而且，在低流速情况下，管道内的流速分布不均匀性对测量精度的影响更为显著，若安装位置选择不当，无法准确测量到平均流速，也会导致测量结果不准确。

二、提高测量精度的方法

（一）优化安装

选择合适安装位置：在安装管夹式超声波流量计时，要选择管道内液体流动状态稳定的部位。尽量避免在管道弯头、阀门、变径等附近安装，因为这些部位容易产生流态扰动。理想的安装位置应在直管段上，且上游直管段长度不小于 10 倍管径，下游直管段长度不小于 5 倍管径。例如，在一个管径为 100mm 的管道中，应选择上游至少 1000mm、下游至少 500mm 的直管段位置进行安装。同时，要确保安装位置的管道表面平整、光滑，无锈蚀、结垢等情况，以保证超声波换能器与管道紧密贴合，减少信号衰减。

确保安装角度准确：使用专业的安装工具和测量仪器，严格控制超声波换能器的安装角度。一般要求超声波束与管道轴线垂直，误差应控制在 ±1° 以内。可以采用水平仪、角度尺等工具进行测量和调整。例如，在安装过程中，先将超声波换能器的安装支架固定在管道上，然后使用水平仪调整支架的水平度，确保换能器安装平面水平。再通过角度尺测量超声波换能器的发射和接收方向与管道轴线的夹角，进行微调，使夹角符合要求。准确的安装角度能够保证超声波传播路径的一致性，提高时间差测量的准确性。

（二）信号处理与增强

采用高精度信号处理算法：在管夹式超声波流量计的信号处理系统中，应用先进的数字信号处理算法。例如，采用自适应滤波算法，该算法能够根据接收到的信号特点，自动调整滤波器的参数，有效滤除噪声，增强有用信号。在低流速测量时，噪声对信号的干扰更为明显，自适应滤波算法可以实时跟踪信号的变化，抑制噪声的影响，提高信号的质量。同时，利用相关检测算法，通过计算超声波信号与参考信号之间的相关性，准确测量超声波的传播时间，减少测量误差。例如，在实际应用中，将接收到的超声波信号与预先存储的标准信号进行相关性计算，根据相关性峰值确定传播时间，能够显著提高时间差测量的精度。

增加信号强度：为了提高低流速情况下的信号强度，可以采用增加超声波发射功率的方法。但要注意发射功率不能过大，以免对设备和人员造成安全隐患。一般可在设备允许的范围内适当提高发射功率，例如将发射功率提高 10% - 20%。同时，优化超声波换能器的设计，提高其转换效率，使发射和接收的超声波信号更强。例如，采用新型的压电材料制作超声波换能器，其具有更高的机电转换效率，能够有效增强信号强度。另外，合理调整超声波的频率，选择在低流速液体中传播效果较好的频率范围，也有助于提高信号强度和测量精度。例如，对于一些粘性较大的低流速液体，适当降低超声波频率，可以减少信号衰减，增强信号传播能力。

（三）选择合适的流量计参数

调整测量周期：在低流速测量时，适当延长测量周期可以提高测量精度。因为低流速情况下，液体流速变化相对缓慢，较长的测量周期能够更准确地反映平均流速。例如，将测量周期从原来的 1 秒延长至 5 秒或 10 秒。通过多次测量取平均值的方式，能够有效减少随机误差的影响。在延长测量周期的同时，要确保流量计的数据更新频率能够满足实际应用的需求。例如，在一些对流量变化响应要求不高的场合，如大型储水罐的液位监测中，较长的测量周期不会影响系统的正常运行，反而能提高测量精度。

优化量程设置：根据实际测量的低流速液体的流速范围，合理优化管夹式超声波流量计的量程设置。量程设置过大，会降低流量计在低流速段的分辨率，导致测量精度下降；量程设置过小，又可能使流量计无法测量实际的流速。一般应使实际流速处于流量计量程的 20% - 80% 范围内。例如，若实际低流速液体的流速范围为 0.05 - 0.5m/s，应选择量程为 0 - 1m/s 的管夹式超声波流量计，并对其进行适当的校准和参数调整，以确保在该流速范围内能够准确测量。

（四）温度补偿与校准

温度补偿：温度对超声波在液体中的传播速度有显著影响，尤其是在低流速测量时，这种影响不能忽视。安装温度传感器，实时测量液体的温度。根据超声波传播速度与温度的关系，建立温度补偿模型。例如，对于常见的液体，超声波传播速度 c 与温度 T 的关系可以近似表示为 c = c0 (1 + α(T - T0))，其中 c0 为参考温度 T0 下的超声波传播速度，α 为温度系数。在测量过程中，根据实时测量的温度 T，利用该模型对超声波传播速度进行修正，从而提高流速和流量的计算精度。例如，在一个测量水温的管夹式超声波流量计中，当水温从 20℃变化到 30℃时，若不进行温度补偿，测量误差可能会达到 5% - 10%，而通过温度补偿可以将误差控制在 1% 以内。

定期校准：定期对管夹式超声波流量计进行校准是保证测量精度的重要措施。可以采用标准流量源对流量计进行实流校准，将流量计的测量结果与标准流量值进行对比，调整流量计的内部参数，使其测量误差符合要求。校准周期应根据实际使用情况确定，一般在环境条件变化较大、使用频繁的情况下，校准周期可缩短至每季度一次；在环境稳定、使用频率较低的情况下，校准周期可延长至每半年或一年一次。例如，在一个化工生产车间，由于生产过程中液体成分和温度等环境因素变化较大，对管夹式超声波流量计每季度进行一次校准，确保其在测量低流速液体时始终保持较高的测量精度。

管夹式超声波流量计在测量低流速液体时，通过优化安装、信号处理与增强、选择合适的流量计参数以及进行温度补偿与校准等一系列方法，能够有效提高测量精度。在实际应用中，需要根据具体的测量需求和现场条件，综合运用这些方法，充分发挥管夹式超声波流量计在低流速液体测量中的优势，为工业生产和相关领域提供准确可靠的流量数据支持。随着科技的不断进步，管夹式超声波流量计的测量技术也将不断发展和完善，未来有望在低流速液体测量领域实现更高的精度和更广泛的应用。
