80G雷达液位计的输出信号类型有哪些,如何与控制系统兼容?

2025-02-13

在现代工业生产的复杂体系中,液位的精确测量与可靠传输对于保障生产安全、优化工艺流程以及实现自动化控制起着举足轻重的作用。80G 雷达液位计凭借其高精度、非接触式测量以及出色的抗干扰能力,成为众多行业如石油、化工、电力、食品加工等领域液位测量的首选设备。然而,要充分发挥 80G雷达液位计的优势,使其有效融入整个工业自动化控制系统,了解其输出信号类型以及掌握与控制系统的兼容方法至关重要。

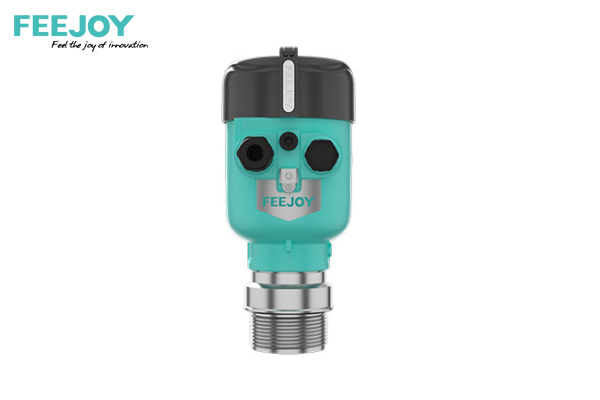

80G 雷达液位计.jpg

一、80G 雷达液位计的输出信号类型

(一)模拟信号

4 - 20mA 电流信号:4 - 20mA 电流信号是 80G 雷达液位计最常见的模拟输出信号类型之一。这种信号具有传输距离远、抗干扰能力强的优点。在工业现场,电流信号能够在长距离传输过程中保持相对稳定,不易受到电磁干扰的影响。例如,在大型石油储罐区,80G 雷达液位计安装在储罐顶部,通过长达数十米甚至上百米的电缆将 4 - 20mA 电流信号传输至远处的控制室。在这个过程中,即使周围存在各种电气设备产生的电磁干扰,4 - 20mA 电流信号仍能准确地将液位信息传输到控制系统。其信号值与液位高度呈线性对应关系,当液位为最低值时,输出电流为 4mA;当液位达到最高值时,输出电流为 20mA。这种标准化的信号输出,方便了与各种模拟量输入模块的控制系统进行连接和兼容。

0 - 5V 或 0 - 10V 电压信号:除了 4 - 20mA 电流信号,80G 雷达液位计也常提供 0 - 5V 或 0 - 10V 的电压信号输出。电压信号的优点是易于测量和处理,在一些对信号传输距离要求不高、电磁环境相对较好的场合应用较为广泛。例如,在实验室的小型液位测量系统中,由于设备之间的距离较短,且环境干扰较小,使用 0 - 5V 电压信号输出的 80G 雷达液位计能够方便地与实验设备的控制系统连接。同样,电压信号值与液位高度也呈线性关系,通过测量电压值即可准确获取液位信息。不过,相较于电流信号,电压信号在长距离传输时容易受到线路电阻、电磁干扰等因素的影响,导致信号衰减和失真,因此在实际应用中需要根据具体情况合理选择。

(二)数字信号

RS - 485 总线信号:RS - 485 总线信号是一种常用的数字输出信号类型,具有多节点连接、传输距离远、抗干扰能力强等特点。80G 雷达液位计通过 RS - 485 接口输出数字信号,能够在一条总线上连接多个液位计,实现集中监测和控制。在工业自动化生产线中,可能需要同时监测多个储罐或容器的液位,采用 RS - 485 总线连接的 80G 雷达液位计可以方便地将液位数据传输至控制系统的主控制器。每个液位计在总线上都有唯一的地址标识,控制系统通过发送特定的指令,可选择性地读取某个液位计的液位数据。RS - 485 总线信号采用差分传输方式,能够有效抑制共模干扰,在复杂的工业电磁环境中保证信号传输的准确性和可靠性。

HART 协议信号:HART(Highway Addressable Remote Transducer)协议是一种在模拟信号基础上叠加数字信号的通信协议,80G 雷达液位计采用 HART 协议输出信号,兼具模拟信号和数字信号的优势。一方面,它可以像传统的 4 - 20mA 电流信号一样,将液位信息以模拟量的形式传输给控制系统,满足一些对模拟信号有需求的应用场景。另一方面,通过在 4 - 20mA 电流信号上叠加高频数字信号,HART 协议能够实现双向通信,控制系统不仅可以获取液位计的液位数据,还能对液位计进行远程配置、校准、诊断等操作。例如,在化工生产过程中,操作人员可以通过控制系统远程对 80G 雷达液位计的测量范围、输出模式等参数进行调整,提高了设备的使用灵活性和维护便利性。HART 协议在工业自动化领域得到了广泛应用,许多主流的控制系统都支持 HART 协议,使得 80G 雷达液位计能够方便地与这些控制系统兼容。

(三)其他信号类型

Profibus - DP 信号:在一些大型工业自动化项目中,尤其是在欧洲标准的工业控制系统中,Profibus - DP(Process Fieldbus - Decentralized Periphery)信号被广泛应用。80G 雷达液位计若具备 Profibus - DP 接口,可直接接入 Profibus - DP 总线网络,与其他现场设备和控制系统进行高速、可靠的数据通信。Profibus - DP 是一种高速、低成本的通信协议,适用于自动化系统中分散的 I/O 设备与中央控制器之间的通信。80G 雷达液位计通过 Profibus - DP 接口将液位数据以数字形式快速传输至控制系统,同时能够接收控制系统发送的各种指令,实现液位的精确控制和设备的远程管理。这种信号类型在汽车制造、钢铁生产等对自动化程度要求较高的行业中应用较为常见,能够满足复杂生产过程中对液位测量和控制的高精度、高实时性需求。

Modbus 信号:Modbus 是一种应用广泛的工业通信协议,80G 雷达液位计支持 Modbus 信号输出,可方便地与采用 Modbus 协议的控制系统进行集成。Modbus 协议定义了消息帧的格式和内容,使得不同厂家生产的设备能够通过标准的通信接口进行数据交换。80G 雷达液位计通过 Modbus 接口将液位数据按照 Modbus 协议的规定进行打包发送,控制系统则根据协议解析接收到的数据,获取液位信息。Modbus 信号具有开放性好、易于实现的特点,在一些中小型工业项目以及对成本控制较为严格的应用场景中,使用支持 Modbus 信号的 80G 雷达液位计能够有效降低系统集成成本,提高系统的兼容性和可扩展性。


二、80G 雷达液位计与控制系统的兼容方法

(一)硬件连接

模拟信号连接:当 80G 雷达液位计输出模拟信号(如 4 - 20mA 电流信号或 0 - 5V/0 - 10V 电压信号)时,与控制系统的连接相对简单。对于 4 - 20mA 电流信号,需要将液位计的信号输出端与控制系统模拟量输入模块的电流输入通道相连,通常采用两线制或四线制连接方式。两线制连接时,液位计的电源和信号共用两根线,这种方式节省线缆成本,但对线缆的传输能力和控制系统的供电能力有一定要求;四线制连接时,电源和信号分别使用两根线,传输稳定性更高。对于 0 - 5V/0 - 10V 电压信号,将液位计的信号输出端直接接入控制系统模拟量输入模块的电压输入通道即可。在连接过程中,要注意信号的极性和量程匹配,确保液位计输出的信号能够被控制系统准确接收和识别。

数字信号连接:对于数字信号连接,如 RS - 485 总线信号,需要使用 RS - 485 通信线缆将 80G 雷达液位计的 RS - 485 接口与控制系统的 RS - 485 接口连接。RS - 485 通信线缆通常采用双绞线,以增强抗干扰能力。在连接多个液位计时,要注意按照总线拓扑结构进行布线,确保每个液位计的地址设置正确且唯一。HART 协议信号的连接与 4 - 20mA 电流信号类似,但需要在信号传输线路上串联一个 HART 调制解调器,用于分离和处理模拟信号和数字信号。对于 Profibus - DP 和 Modbus 信号,需要使用相应的通信电缆将液位计的 Profibus - DP 接口或 Modbus 接口与控制系统的对应接口连接,并按照各自的协议规范进行网络配置和设备参数设置。

(二)软件配置

通信协议设置:在硬件连接完成后,需要对控制系统进行软件配置,以实现与 80G 雷达液位计的通信。首先要确保控制系统支持液位计输出的通信协议,如 RS - 485、HART、Profibus - DP 或 Modbus 等。然后,在控制系统的软件中设置相应的通信参数,包括通信波特率、数据位、停止位、校验位等。这些参数必须与液位计的设置一致,否则无法实现正常通信。例如,若 80G 雷达液位计的 RS - 485 通信波特率设置为 9600bps,数据位为 8 位,停止位为 1 位,无奇偶校验,那么在控制系统的 RS - 485 通信设置中也应设置相同的参数。对于 HART 协议,还需要在控制系统中安装相应的 HART 驱动程序,以便正确解析和处理 HART 信号。

数据映射与显示:完成通信协议设置后,需要在控制系统中进行数据映射,将液位计输出的信号值转换为实际的液位高度,并在控制系统的人机界面(HMI)上进行显示。这需要根据液位计的测量范围和输出信号范围,建立数据映射关系。例如,若 80G 雷达液位计的测量范围为 0 - 10 米,输出 4 - 20mA 电流信号,那么在控制系统中,当接收到 4mA 电流信号时,应将其映射为液位 0 米;当接收到 20mA 电流信号时,映射为液位 10 米。通过线性插值算法,将中间的电流信号值准确映射为对应的液位高度。同时,在 HMI 上设计合适的液位显示界面,直观地向操作人员展示液位信息,方便其进行监控和操作。

(三)兼容性测试

功能测试:在完成硬件连接和软件配置后,需要对 80G 雷达液位计与控制系统的兼容性进行全面测试。首先进行功能测试,通过改变液位高度,观察控制系统是否能够准确接收到液位计输出的信号,并正确显示液位值。在测试过程中,要覆盖液位计的整个测量范围,检查液位计在不同液位值下的输出信号与控制系统显示值的一致性。例如,将液位从最低值逐渐升高到最高值,每隔一定高度记录一次液位计的输出信号和控制系统的显示值,对比两者是否相符。若发现存在偏差,需要检查硬件连接、软件配置以及液位计和控制系统的参数设置,找出问题所在并进行修正。

稳定性测试:除了功能测试,还需要进行稳定性测试。让 80G 雷达液位计和控制系统连续运行一段时间,观察液位计输出信号的稳定性以及控制系统对液位变化的响应稳定性。在稳定性测试过程中,要模拟实际工业生产中的工况,包括液位的波动、环境温度和湿度的变化等因素。例如,在液位频繁波动的情况下,观察控制系统是否能够及时、准确地跟踪液位变化,液位计的输出信号是否稳定,有无异常跳变或漂移现象。若在稳定性测试中发现问题,需要进一步优化硬件连接、软件算法或调整系统参数,确保 80G 雷达液位计与控制系统能够长期稳定、可靠地协同工作。


80G 雷达液位计的输出信号类型丰富多样,包括模拟信号、数字信号以及其他特定工业协议信号,每种信号类型都有其独特的特点和适用场景。通过合理的硬件连接、准确的软件配置以及全面的兼容性测试,能够实现 80G 雷达液位计与各种控制系统的有效兼容,将液位测量数据准确传输至控制系统,为工业生产过程中的液位监测和控制提供可靠支持,助力工业自动化水平的不断提升。在实际应用中,用户应根据具体的工业场景需求和控制系统特点,选择合适输出信号类型的 80G 雷达液位计,并严格按照兼容方法进行系统集成,确保液位测量系统的稳定运行和高效工作。
